TSMaster에서 mdf 파일을 읽는 방법



mdf 파일 포맷

TSMaster는 mf4 (mdf 4) 파일 포맷을 지원한다. (mdf 3 이하는 지원하지 않습니다.)



mdf는 원래 90년대에 Vector Informatik GmbH와 Robert Bosch GmbH가 독점 파일 형식으로 개발했습니다. 자동차 산업에서 사용하도록 설계되었으며, 주로 ECU 개발, 교정 및 테스트 분야에서 사용됩니다. 그 이후로 이 파일 포맷은 사실상 산업 표준으로 발전했으며, 특히 측정 및 교정 분야의 모든 주요 도구에서 지원하는 등 시중의 많은 도구에서 지원됩니다.



여기까지는 mdf 3에 관한 이야기이다.



ASAM은 OEM, 1차 공급업체, 도구 공급업체, 엔지니어링 서비스 공급업체 및 연구 기관의 전문가가 모여 자동차 산업을 위한 개발 및 테스트 시스템을 공통적으로 표준화하기 위해 모이는 표준화 기구입니다. ASAM은 mdf 3의 4GB 파일 크기 한계를 극복한 mdf 4 파일 포맷의 표준을 정하였습니다.



(출처: ASAM MDF - Wiki)



TSMaster에서 mdf 파일을 읽어서 그래픽 창에 트레이스를 표시하는 방법

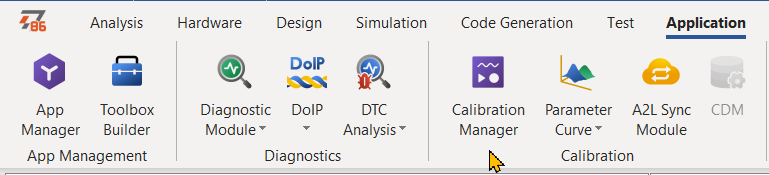

• 메인 메뉴/ Application/ Calibration Manager 버튼을 클릭하여 Calibration 창을 연다.



• 캘리브레이션 창의 왼쪽 영역에 Calibration Element의 Devices에서 마우스 우클릭하여 New ECU 메뉴를 선택한다.

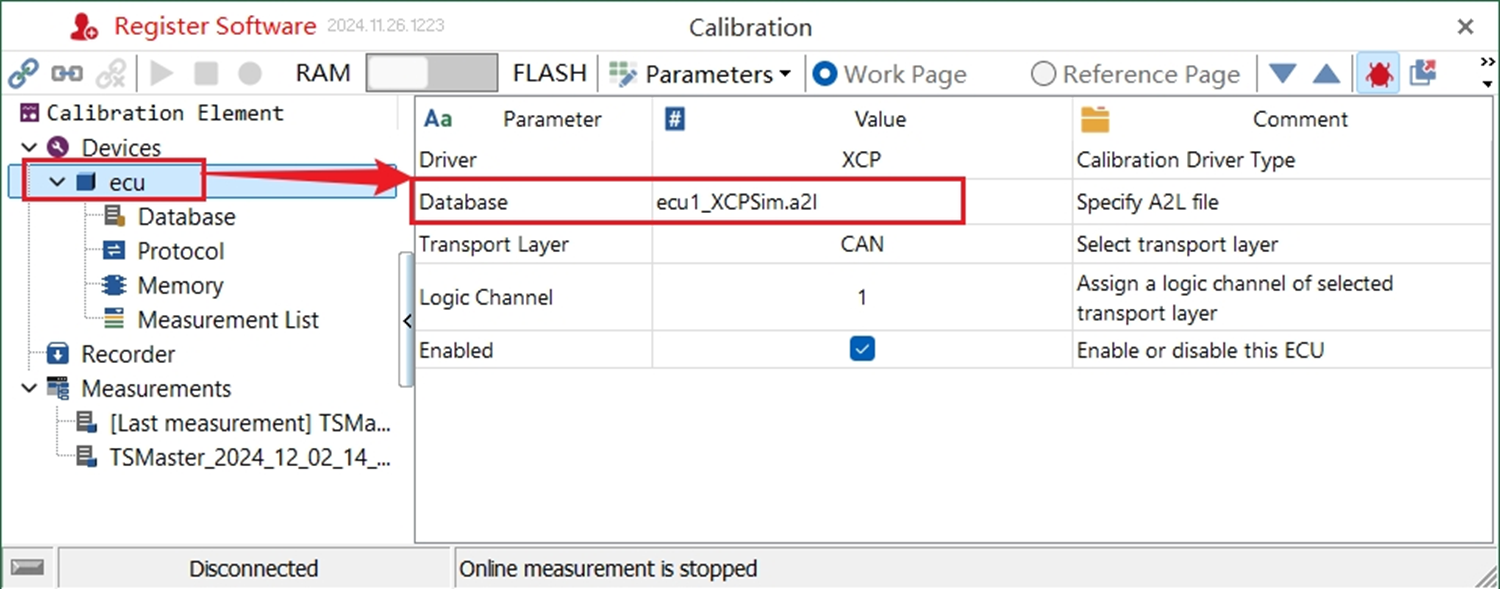

• TSMaster 그래픽 창에서 신호를 보기위해서 TSMaster에게 신호의 정의를 미리 알려줘야 한다. 캘리브레이션 매니저에서 a2l 파일을 로드한다.

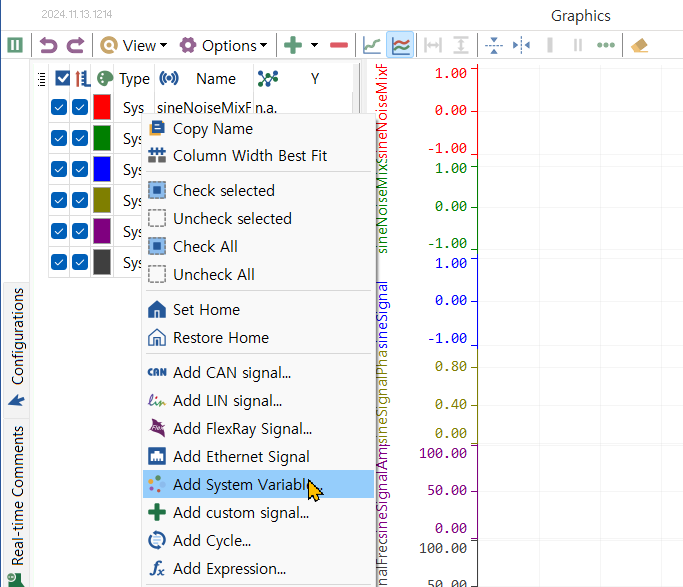

• 그래픽 창의 변수 리스트 영역에서 마우스 우크릭하여 Add System Variable ... 을 선택한다.

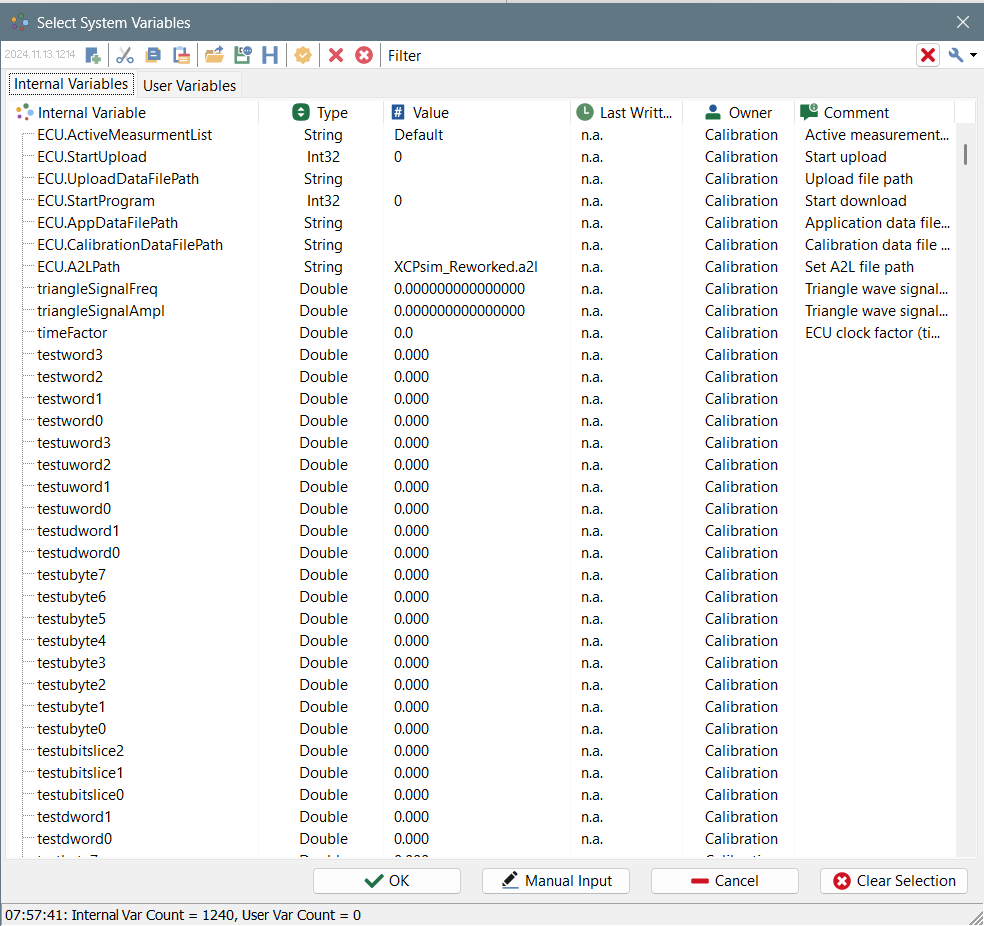

a2l의 변수들이 Internal Variables에 나열된다. 그래픽 창에 표시할 변수들을 선택한다.

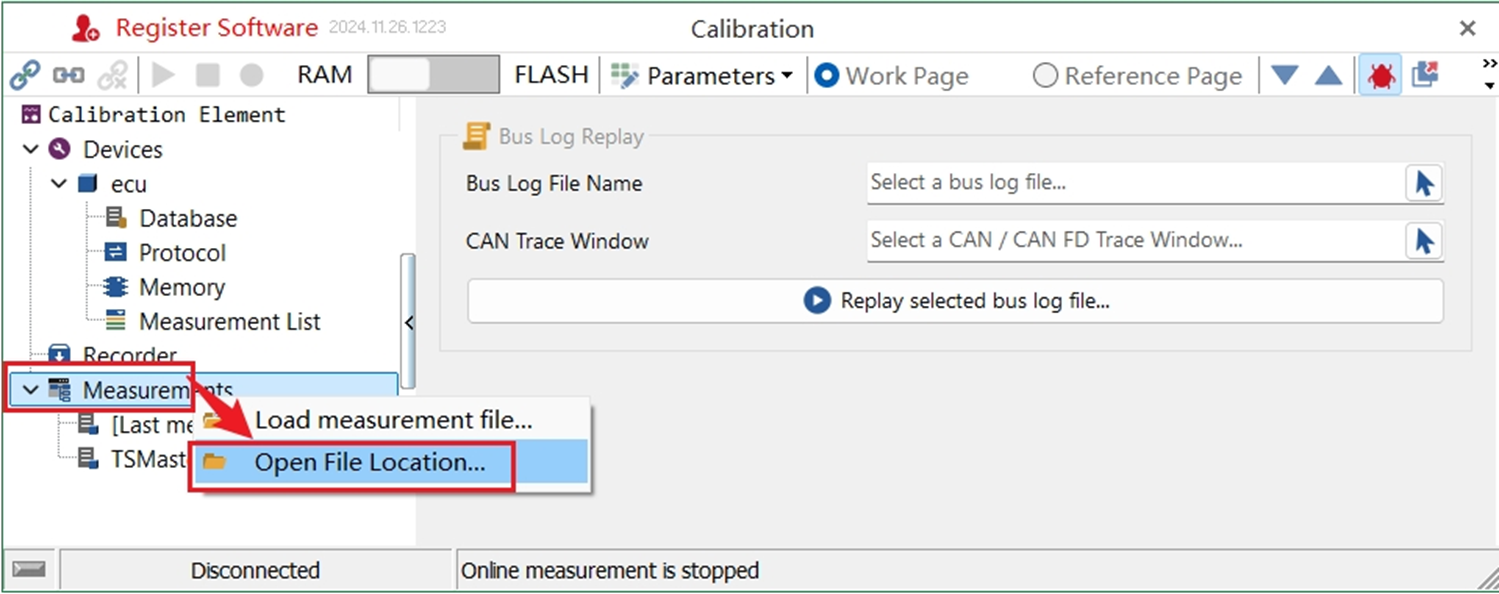

• 그래픽 창에 표시할 mdf 파일을 열기 위하여 Calibration 창의 Measurements에서 마우스 우크릭을 하여 Open File Location ...을 실행한다.



                 i.         Mdf 파일을 선택하여 Replay 합니다.

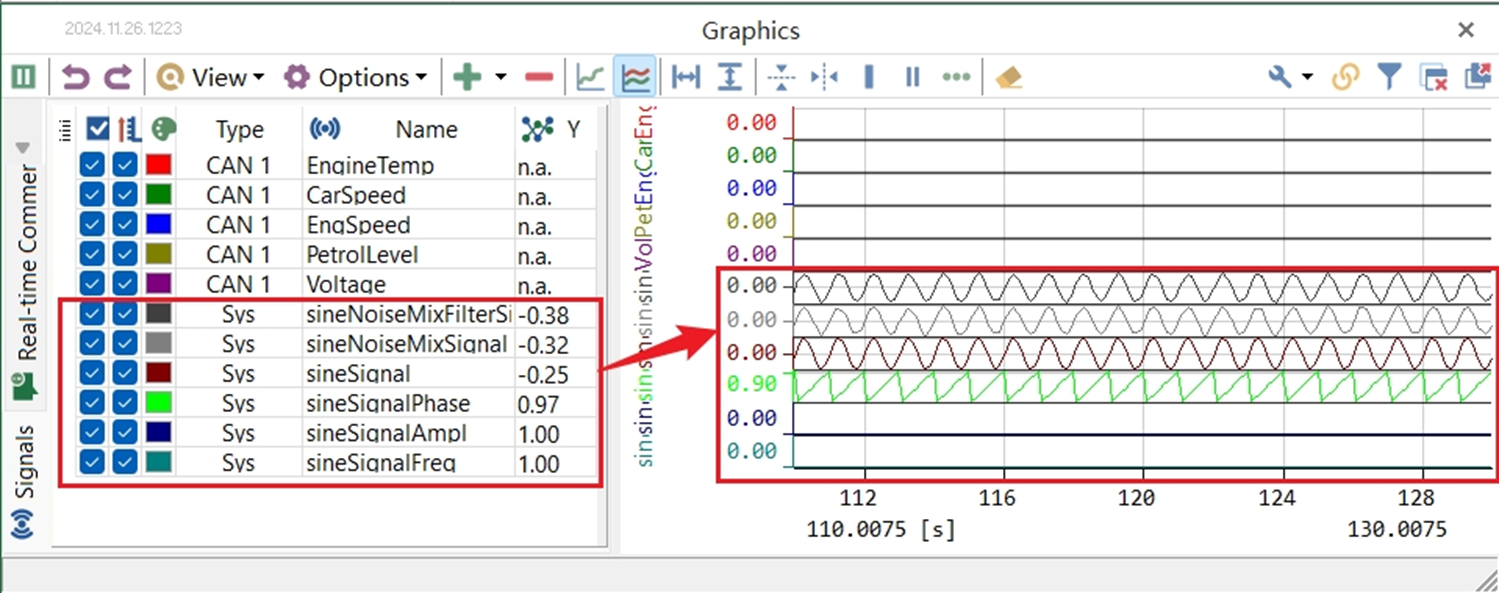

                 i.         그래픽 창에 그래프가 표시됩니다.
