LIN 핀 번호 - 벡터와 토선이 다르다.

벡터 장치를 사용하다가 토선 장치를 사용하는 경우 커넥터 핀 번호에 주의해야 한다.



CAN은 핀 2가 CAN Low, 핀 7이 CAN High인 것이 사실상 표준이다. LIN은 표준적(?)으로 사용되는 핀 번호에 없는 것 같다.

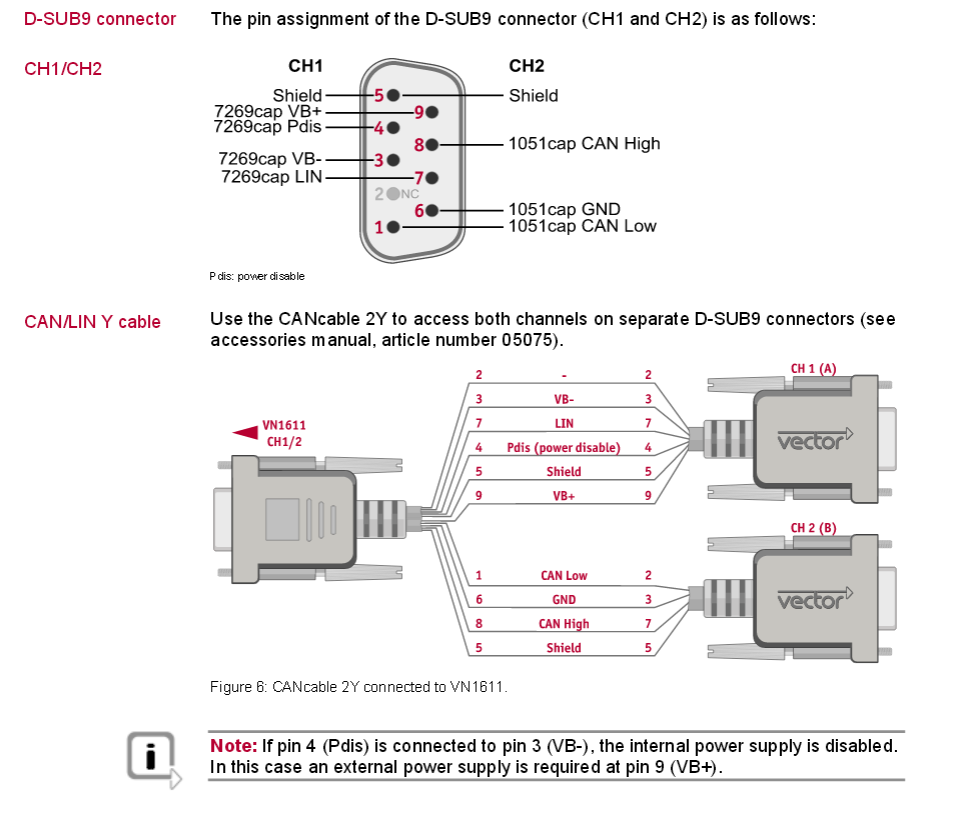

CAN과 LIN을 지원하는 벡터 장치의 핀 번호는 아래 그림과 같다. (전체가 아니라 일부인 것 같다. 이런 장치는 벡터의 CAN/LIN Y-케이블 사용을 권고한다.)  LIN 핀의 번호는 7번이다.

벡터 CAN/LIN 장치의 핀 번호

출처: https://support.vector.com/kb?id=kb_article_view&sysparm_article=KB0011609

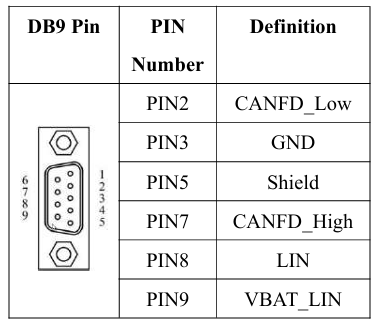

토선 TC1012P 장치의 LIN 핀 번호는 8번이다.

토선 TC1012P CAN/LIN 장치의 핀 번호



벡터 장치와 토선 장치의 LIN 핀 번호가 다르다.



CAN High (핀 7), CAN Low(핀 2), Ground(핀 3), Shield(핀 5), VB+(핀 9)는 핀 번호가 같다.
