두 TSMaster 간 CAN 통신

TSMaster의 TS Virtual Device를 이용하면 하드웨어 없이 송/수신 관련 기능을 연습할 수 있다.

• TSMaster가 실행된 상태에서 TSMaster를 한 번 더 실행하여 TSMaster를 두 개 실행할 수 있다.
• TSMaster를 실행한 상태에서 윈도의 TSMaster 아이콘에서 마우스 우클릭을 하면 아래 그림처럼 메뉴가 뜬다. TSMaster를 선택하면 두 번째 TSMaster를 실행할 수 있다.

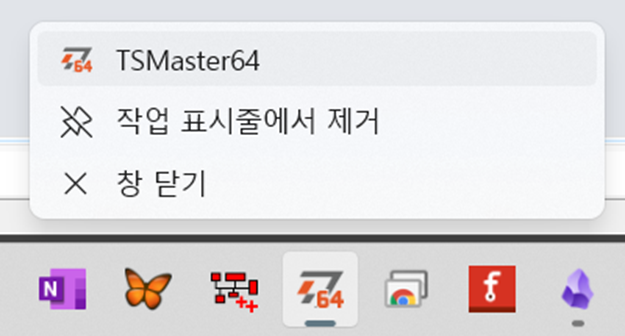

TSMaster가 실행된 상태에서 TSMaster 아이콘에서 마우스 우클릭하여 뜬 메뉴에서 TSMaster를 선택하면 두 번째 TSMaster를 열 수 있다.



• 두 TSMaster의 채널 설정을 동일하게 Virtual Device로 하고 동일한 채널 설정을 하면, 두 TSMaster 사이에 CAN으로 통신이 가능하다.

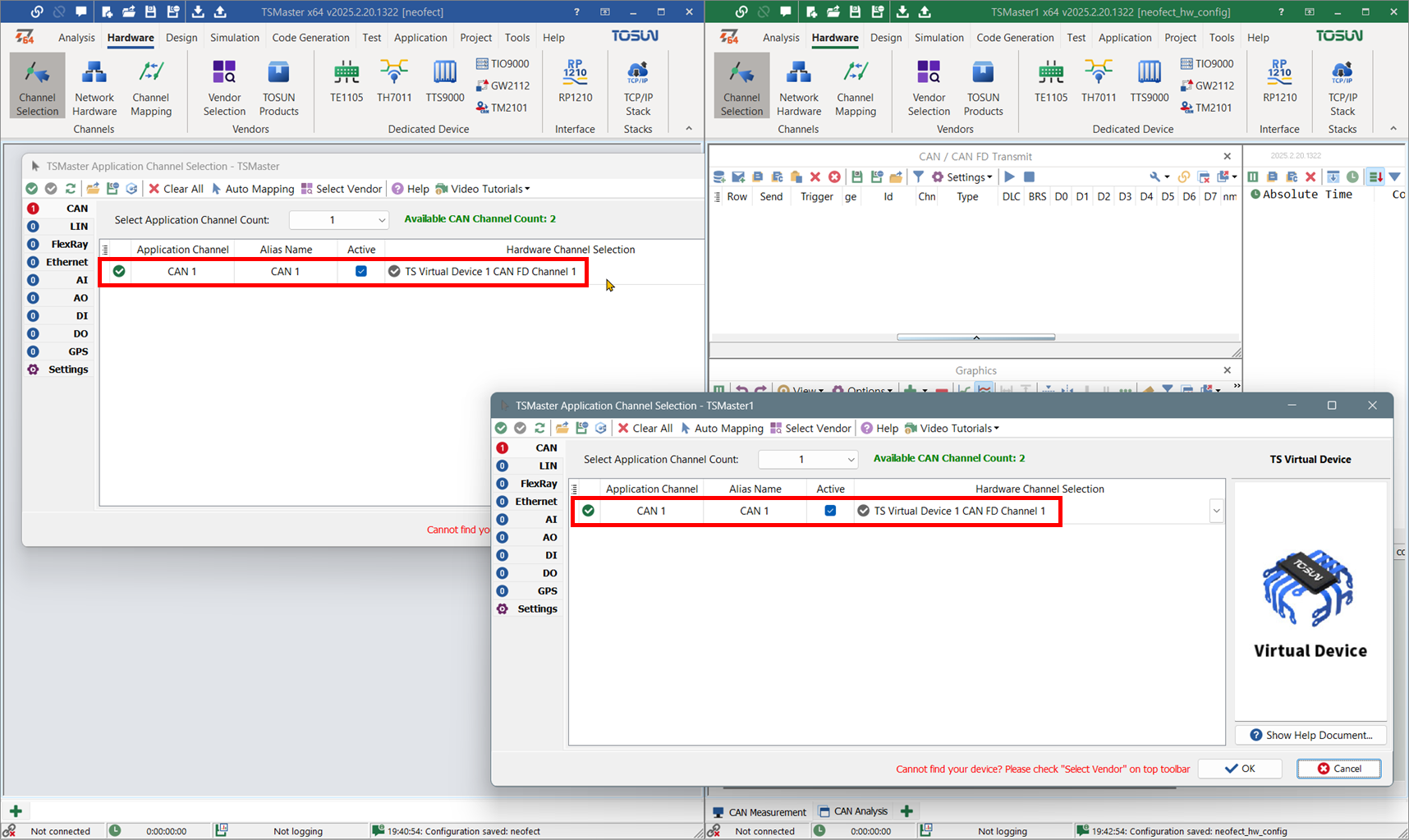

두 TSMaster의 채널 설정을 동일하게 한다.



• 한쪽 TSMaster에서 CAN 메시지를 전송하면 다른 TSMaster에서 수신한다.

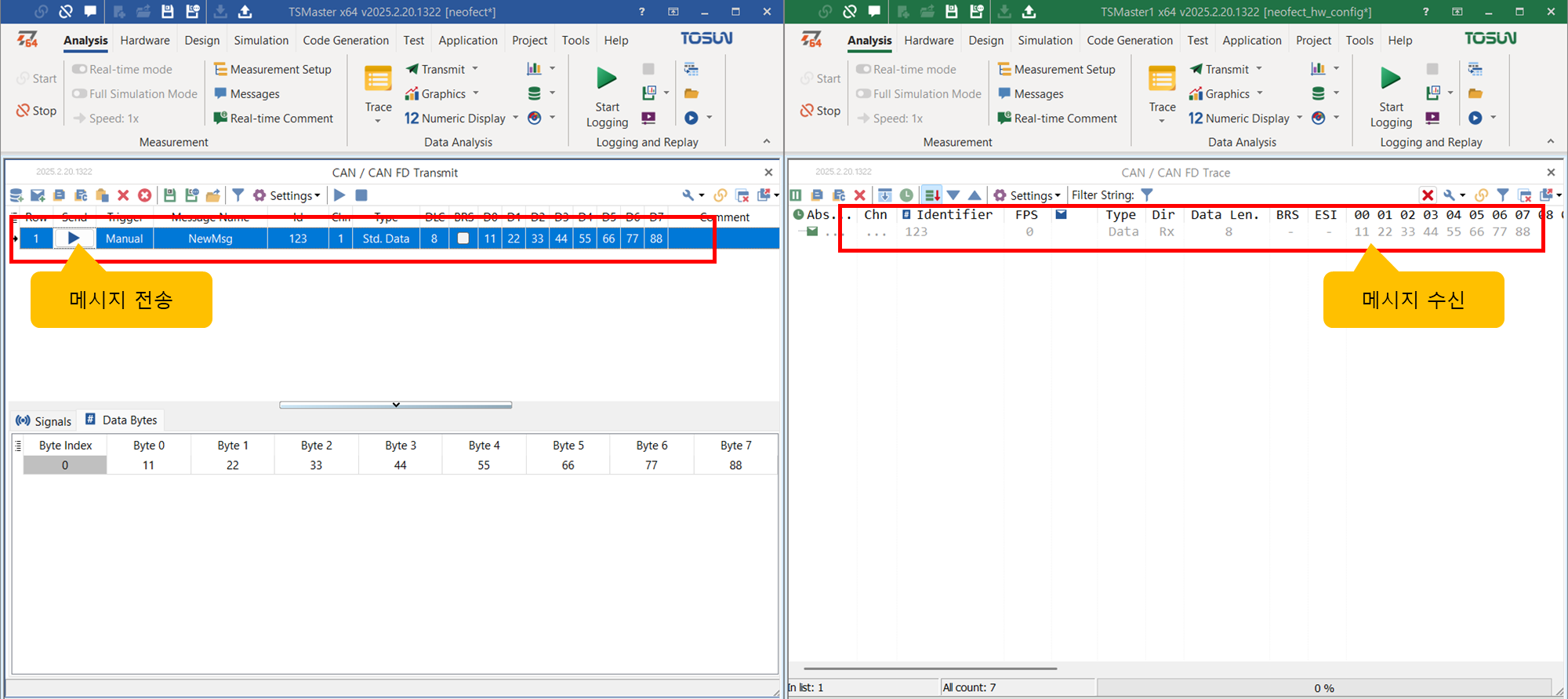

왼쪽 TSMaster에서 전송한 메시지가 오른쪽 TSMaster에서 수신되었다.
