blf 파일에서 m_id, dlc, d_ts 추출하기

목적

• TSMaster로 받은 차량 통신 데이터 파일 (blf)를 분석하여 메시지 아이디 (m_id), 데이터 길이 (dlc, data length code), 전송 주기(d_ts. ts = timestamp, d_ts는 ts의 차이)를 구하는 미니프로그램을 만든다.
• 그동안 나는 blf 파일을 직접 처리할 몰랐다. 그래서 blf를 TSMaster의 Log Converter 기능을 이용하여 텍스트 형식의 asc 파일로 변환한 후, asc 파일을 읽어 데이터를 처리했다. 불편하다. 이 기회에 blf 파일을 직접 다루는 방법을 배운다.



blf 파일 읽기

• m_id, dlc, d_ts를 구하기 위해서는 blf를 읽기만 하면 된다.
• blf 파일을 읽을 수 있는 Python 모듈을 찾아보았다. python-can 이라는 모듈을 발견하였다. 아래 명령으로 설치한다.

pip install -U python-can

• blf 파일에서 메시지를 하나씩 읽어 사용하는 방법은 아래와 같다. (매우 쉽고 직관적이다.)

import can    # python-can 모듈을 사용한다.

log = can.io.BLFReader(blf)
for msg in log:
    ts = msg.timestamp          # timestamp 읽기
    m_id = msg.arbitration_id   # 아이디 읽기
    dlc = msg.dlc               # dlc 읽기





데이터 처리

• 아래 코드와 같다. 코드의 주석으로 설명한다.
• streamlit으로 웹브라우저에서 동작하는 웹앱으로 만들었다. 웹앱 실행 명령은 아래와 같다.

streamlit run blf_analysis_st.py

## blf analysis
# - blf 파일을 읽어 아래 항목들을 추출한다.
#   - m_id들은?
#   - m_id별 전송 주기는?
#   - m_id별 dlc는?
#   - 진단 통신 m_id들은?



# import
import can                  # blf 파일을 읽기 위해 python-can을 사용한다.
import pandas as pd         # 데이터 처리를 위해 pandas를 사용한다.
import plotly.express as px # 그래프 출력을 위해 plotly를 사용한다.
import streamlit as st      # 웹앱으로 만들기 위해 streamlit을 사용한다.



# constant
k_tolerance_d_ts_upper = 0.1
k_tolerance_d_ts_lower = -0.1
k_n_id_per_line = 10
k_coi = ['m_id', 'dlc', 'dlc_error', 'd_ts', 'd_ts_mean', 'd_ts_max', 'd_ts_min', 'n_msg']
k_d_ts_max_to_plot = 1.2


# function
def get_m_id_dlc_d_ts(blf) -> dict:
    '''
    blf 파일에 포함된 m_id들을 추출한다.
    m_id별로 dlc를 구한다.
    m_id별로 d_ts를 구한다.
    m_id별로 구한 dlc, d_ts를 딕셔너리 m에 저장하고, m을 반환한다.

    원본 코드 출처:
    https://stackoverflow.com/questions/77266326/how-can-i-open-a-blf-file-by-using-python-script

    '''

    m = {}

    try:
        log = can.io.BLFReader(blf)
        for msg in log:
            ts = msg.timestamp
            m_id = msg.arbitration_id
            dlc = msg.dlc

            if m_id not in m:
                # initialize m
                m[m_id] = {}
                m[m_id]['ts_prev'] = ts             # 지난 번 처리한 m_id 메시지의 ts
                m[m_id]['dlc'] = dlc                # m_id 메시지의 dlc
                m[m_id]['dlc_error'] = 0            # 메시지별로 dlc가 일정해야 한다. 그렇지 않으면 에러로 판정한다.
                m[m_id]['d_ts_max'] = 0.0           # 지난 m_id 메시지 ts와 이번 m_id 메시지 ts의 차이의 최대값
                m[m_id]['d_ts_min'] = 1_000_000.0   # 지난 m_id 메시지 ts와 이번 m_id 메시지 ts의 차이의 최소값
                m[m_id]['d_ts_mean'] = 0.0          # 지난 m_id 메시지 ts와 이번 m_id 메시지 ts의 차이의 평균값
                m[m_id]['n_msg'] = 0                # blf 파일에 포함된 m_id 메시지의 개수
                m[m_id]['ts_1st'] = ts              # blf 파일에 포함된 첫 m_id 메시지의 ts d_ts_mean을 구할 때 사용한다.
            else:
                d_ts = ts - m[m_id]['ts_prev']
                m[m_id]['d_ts_max'] = max(d_ts, m[m_id]['d_ts_max'])
                m[m_id]['d_ts_min'] = min(d_ts, m[m_id]['d_ts_min'])
                m[m_id]['ts_prev'] = ts
                m[m_id]['n_msg'] += 1
                if m[m_id]['dlc'] != dlc:
                    m[m_id]['dlc_error'] += 1

        if log.object_count == 0:
            print("The BLF file is empty.")
            return m

    except Exception as e:
        print(f"Error reading BLF file: {e}")
        return m

    return m    # get_m_id_dlc_d_ts()


def m_to_df(m) -> pd.DataFrame:
    '''
    convert m to dataframe
    '''

    df = pd.DataFrame(m).T
    df.index.name = 'm_id_int'
    df = df.reset_index()

    # m_id는 일반적으로 hex로 표시한다.
    df['m_id'] = df['m_id_int'].apply(lambda x: f'0x{x:03X}')

    df['dlc'] = df['dlc'].astype(int)
    df['dlc_error'] = df['dlc_error'].astype(int)

    df['d_ts_mean'] = (df['ts_prev'] - df['ts_1st']) / df['n_msg']

    df['d_ts_dev_upper'] = df['d_ts_max'] - df['d_ts_mean']
    df['d_ts_dev_lower'] = df['d_ts_mean'] - df['d_ts_min']

    df['d_ts'] = df['d_ts_mean'].round(2)

    return df


def plot_d_ts_distribution_per_d_ts(df, d_ts_target):
    '''
    m_id < 0x700 (진단 메시지가 아닌닌) 메시지들만 대상으로 한다.
    df에서 전송 주기(d_ts)가 d_ts_target인 메시지들만 그래프로 출력한다.
    '''

    filt = ((df['m_id_int'] < 0x700) & (df['d_ts'] == d_ts_target))
    df_to_plot = df.loc[filt, :].sort_values('m_id')
    # df_to_plot['m_id'] = df_to_plot['m_id'].astype(str)

    fig = px.scatter(
        df_to_plot,
        x="m_id",
        y="d_ts_mean",
        error_y="d_ts_dev_upper",
        error_y_minus="d_ts_dev_lower",
        title=f'주기 = {d_ts_target:.3f}sec<br>메시지 수 = {len(df_to_plot)}'
    )
    fig.update_layout(xaxis_type='category')

    return fig


def write_m_id_list(m_id_list, n_m_id_per_line) -> None:
    '''
    m_id를 한 줄에 n_m_id_per_line개씩 출력한다.
    '''
    s = ''
    for i, m_id in enumerate(m_id_list, start=1):
        s += f'{m_id}   '
        if i % n_m_id_per_line == 0:
            st.write(s)
            s = ''
    st.write(s)


def main():

    if blf is not None:

        # read blf and extract m_id, dlc, d_ts related data
        m = get_m_id_dlc_d_ts(blf=blf)

        # convert dictionary m to dataframe df
        df = m_to_df(m=m)

        # display all m_id's
        m_id_all = df['m_id'].to_list()
        n_m_id_all = len(m_id_all)

        st.divider()
        st.header('전체 메시지')
        st.write(f'메시지 수 = {n_m_id_all:,}')
        write_m_id_list(m_id_all, 10)

        # display diag m_id's
        m_id_diag = df.loc[df['m_id_int'] >= 0x700, 'm_id'].to_list()
        n_m_id_diag = len(m_id_diag)

        st.divider()
        st.header('진단 통신 메시지')
        st.write(f'메시지 수 = {n_m_id_diag:,}')
        write_m_id_list(m_id_diag, 10)

        # plot m_id per d_ts_mean and dlc
        st.divider()
        st.header('주기별 메시지')
        filt = (df['m_id_int'] < 0x700)
        df_to_plot = df.loc[filt, :]
        fig_m_id_per_d_ts_mean = px.scatter(
            df_to_plot,
            x='d_ts_mean',
            # y='dlc',
            y='m_id',
            color='m_id',
            # size='dlc',
            title='주기별 메시지',
            log_x=True,
        )
        fig_m_id_per_d_ts_mean.update_layout(
            yaxis_type='category',
            showlegend=False,
        )
        st.plotly_chart(fig_m_id_per_d_ts_mean)

        # plot d_ts_mean per d_ts and m_id
        st.divider()
        st.header('메시지별 주기 변동폭폭')

        # 주기가 k_d_ts_max_to_plot(1.2sec) 미만인 경우만 그래프로 출력한다.
        d_ts_to_plot = sorted([d_ts for d_ts in df['d_ts'].unique() if d_ts < k_d_ts_max_to_plot])
        for d_ts in d_ts_to_plot:
            fig = plot_d_ts_distribution_per_d_ts(df, d_ts)
            st.plotly_chart(fig, use_container_width=True)

        # display df
        st.divider()
        st.header('메시지별, dlc, 주기 상세')
        st.dataframe(
            df[k_coi]
            .sort_values('m_id')
            .style
            .format(
                {
                    'd_ts':'{:,.3f}',
                    'd_ts_mean':'{:,.3f}',
                    'd_ts_max':'{:,.3f}',
                    'd_ts_min':'{:,.3f}',
                    'n_msg': '{:,.0f}',
                }
            ), use_container_width = True,
        )


# main()

## get user input
st.header('blf 분석')
# blf_path = Path(r"C:\data\tosun\projects\uds_vehicle_config\Logging\Bus\uds_vehicle_config_2025_01_19_10_34_14.blf")
blf = st.file_uploader('choose a blf file', type='.blf')
button_calc_clicked = st.button('calc')

## process data
if button_calc_clicked:
    main()



blf_analysis_st.py

0.01MB





웹앱 실행

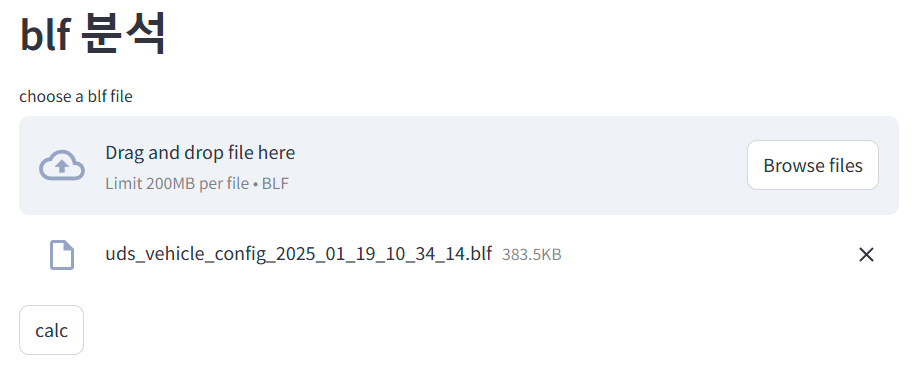

• 웹앱을 실행하면 blf 파일을 업로드할 수 있는 gui가 있다. "Browse files" 버튼을 클릭하여 blf 파일을 선택하거나, blf 파일을 드래그&드롭한다.
• "calc" 버튼을 클릭하면 계산을 시작한다.

Browse files 버튼으로 blf 파일을 선택한다. calc 버튼으로 계산을 시작한다.

•  전체 메시지와 진단 통신 메시지를 표시한다. 진단 통신 메시지는 m_id가 0x700 이상인 메시지이다.

blf에 포함된 메시지 아이디들과 진단 통신 메시지 아이디들을 표시한다.

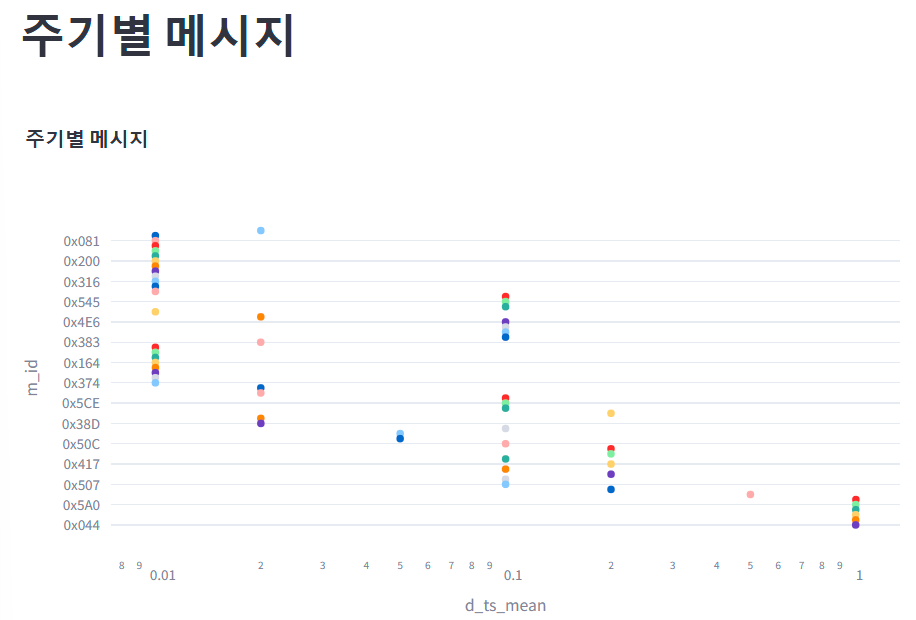

• 주기별 메시지 그래프를 출력한다. 주기가 1.2sec 미만인 메시지들만 표시된다.

주기별로 메시지 아이디를 그래프로 출력한다.



• 메시지별 전송 주기의 변동폭을 그래프로 출력한다. 0x340 메시지의 경우 주기의 변동폭이 다른 메시지들에 비해 크다는 것을 확인할 수 있다.

메시지별로 전송 주기의 변동폭을 그래프로 출력한다.

• blf 에서 추출한 m_id, dlc, d_ts의 상세 결과를 볼 수 있다.

blf에서 추출한 m_id, dlc, d_ts의 상세를 출력한다.





결론

• blf 통신 데이터 파일을 읽어서 통신 관련 기본 데이터인 m_id, dlc, 전송 주기를 추출하고 결과를 텍스트와 그래프로 출력하는 간단한 웹앱을 작성했다.
• python-can 모듈을 이용하여 asc로 변환하지 않고 blf를 직접 읽어서 데이터 처리를 해보았다. python-can의 사용법이 쉽고, 직관적이다. 프로그램 실행도 asc 파일을 읽는 것보다 빠른 것 같다.
