blf & dbc --> mdf or csv 개선

시작하기 전에

• blf는 CAN 프레임 단위로 타임스탬프와 함께 데이터를 저장한다.
• mdf는 신호 별로 타임스탬프와 함께 데이터를 저장한다.
• 한 CAN 프레임에 10개 신호들이 있다고 가정하자. 이 10개 신호들을 저장할 때, 동일한 타임스탬프가 10번 저장된다. 타임스탬프를 1회 저장하고 10개 신호들이 공통으로 이 타임스탬프를 참조하도록 하면, 파일 저장 공간을 절약할 수 있다. 이런 CAN 프레임이 10개 있고, 각 프레임에 신호가 10개씩 있다면, 절약할 수 있는 파일 저장 공간이 상당할 것이다.
• 설마 내가 지구에 왔다갔거나 아직 있는 사람들 중에서 최초로 이런 생각을 한 사람은 아닐 것이다. 찾아보니 ASAM mdf v4 부터는 공통 타임스탬프(Common Time Base: CTB)가 적용되어 있다.
• 기존에 만든 blf & dbc --> mdf or csv 변환기는 공통 타임스탬프를 적용하지 않았다. 개선한다.

프레임 기반 blf 파일과 신호 기반 mdf 파일의 구조를 비교하면 위 그림과 같다.



• blf와 mdf 포맷의 차이점은 아래와 같다.

Aspect	BLF	MDF4
Data organization	메시지(프레임) 단위 저장 여러 신호가 raw bytes로 혼재	신호(채널) 단위 저장 각 신호가 독립 컬럼으로 분리
Timestamp structure	단일 타임라인에 모든 ID가 시간순 혼재	채널별 독립 타임스탬프 배열 같은 메시지 내 신호는 동일 타임스탬프 공유
Signal decoding	읽기 시점에 DBC 파일 필요 (bit position, factor, offset 적용)	변환 시 이미 디코딩 완료 읽기에 DBC 불필요, 자체 완결
Stored values	Raw hex bytes (factor/offset 미적용, 단위 없음)	물리값 저장 (rpm, km/h, % 등) 단위·정밀도 메타데이터 내장
Multiplexing (MUX)	MUX selector byte가 같은 행 안에 혼재 (구분 불명확)	selector 값별로 독립 채널로 분리 저장 (Mux_A, Mux_B…)
Sample rate per signal	혼재 — ID마다 다른 주기가 단일 스트림에 섞임	채널마다 명확히 분리 주기·샘플 수가 채널별로 독립
File size & compression	상대적으로 소형 이벤트 기록 방식의 compact binary	상대적으로 대형 DZ/DL 블록으로 채널 단위 압축 지원
Common Timebase	개념 없음. 채널 간 공통 시간 기준 미정의	CTB(Common Timebase) 지원 채널 간 시간 동기화 메타데이터 포함
Standard & ecosystem	Vector 독점 포맷 CANalyzer/CANoe 중심 생태계	ASAM 국제 공개 표준 (MDF 4.x) 다양한 도구 호환





사용법

• 기존 blf & dbc --> mdf or csv 와 동일하다.  (blf & dbc --> mdf or csv 변환 :: hsl's tsmaster 사용기)

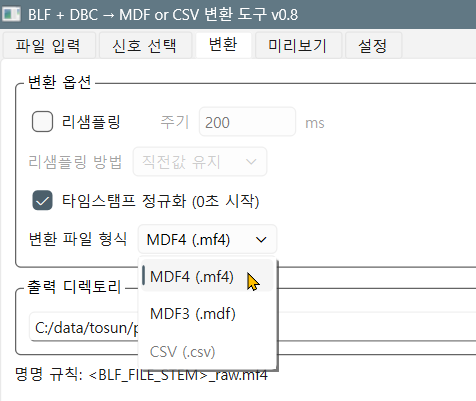

• 변환 파일 형식을 MDF4 (.mf4)를 선택하면 CTB가 적용된다.

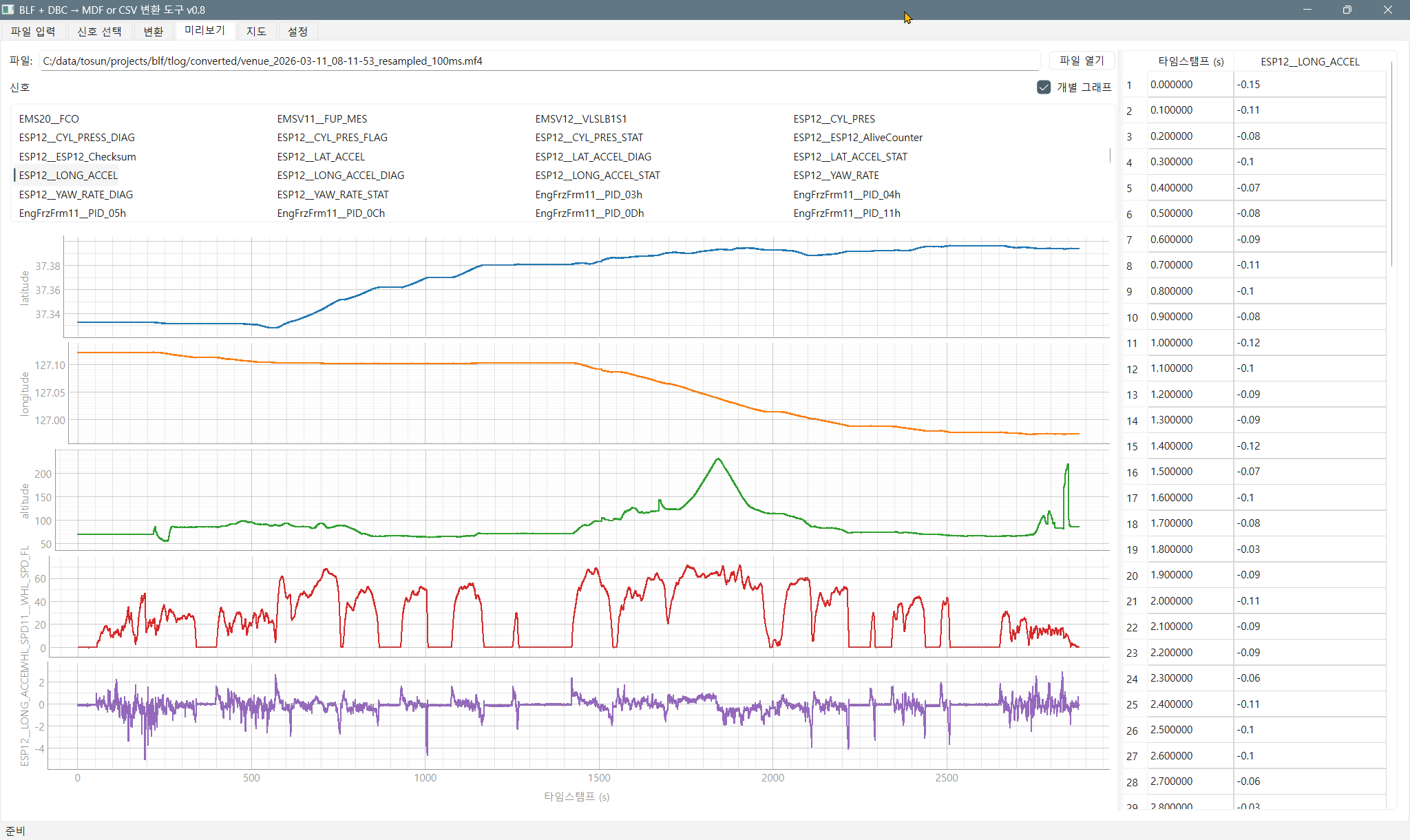

• 뷰어에서 .mf4 파일을 로드하여 그래프를 그릴 수 있다.



코드

• 코드 파일을 첨부한다.

blf_dbc_to_mdf_csv_mp.ctb.py

0.14MB



• 코드를 개선하는 차에 CLI 실행이 가능하도록 하였다. 가능한 커맨드 라인 옵션은 아래와 같다.

옵션	설명	기본값
-b, --blf	BLF 파일 경로 (필수)	-
-d, --dbc	DBC 파일 경로 (필수)	-
-o, --output	출력 파일 경로 (필수)	-
-f, --format	출력 형식 (mdf4/mdf3/csv)	mdf4
--resample-ms	리샘플 주기(ms). 미지정 시 비활성화	(비활성화)
--resample-method	리샘플 방법 (interp/ffill/mode)	ffill
--normalize-ts	타임스탬프 0초 시작	✓ 활성화
--no-normalize-ts	타임스탬프 정규화 비활성화	-
--workers	병렬 프로세스 수	CPU-1
--batch-size	배치 크기(프레임)	200000
--if-exist	기존 파일 처리 (overwrite/skip)	overwrite
-s, --signals	신호 선택 (all 또는 JSON 파일 경로)	all
--scan-limit-mb	BLF 스캔 크기	5.0



# 1. 기본 변환 (MDF4, 모든 신호, 정규화)
python blf_dbc_to_mdf_csv_mp.ctb.py \
  -b test.blf -d database.dbc -o output.mf4

# 2. 리샘플링 + CSV 출력 (50ms 주기, 선형 보간)
python blf_dbc_to_mdf_csv_mp.ctb.py \
  -b test.blf -d database.dbc -o output.csv \
  --format csv --resample-ms 50 --resample-method interp

# 3. 기존 파일 있으면 건너뛰기 + MDF3 + 여러 워커
python blf_dbc_to_mdf_csv_mp.ctb.py \
  -b test.blf -d database.dbc -o output.mdf \
  --format mdf3 --if-exist skip --workers 8 --batch-size 500000

# 4. 타임스탬프 정규화 안 함
python blf_dbc_to_mdf_csv_mp.ctb.py \
  -b test.blf -d database.dbc -o output.mf4 --no-normalize-ts

# 5. JSON 신호 선택 파일 사용
python blf_dbc_to_mdf_csv_mp.ctb.py \
  -b test.blf -d database.dbc -o output.mf4 \
  --signals my_signals.json





결론

• 기존 blf & dbc --> mdf 변환기를 개선하여 공통 타임스탬프를 사용하는 md4  형식 파일로 저장할 수 있도록 했다.
• 변환 기능을 툴 체인에 넣어 자동화 할 수 있도록 CLI로 사용할 수 있도록 하였다.
• md4로 저장할 때 압축 옵션을 사용할 수 있다는 것을 알았다. 압축을 적용하도록 하였다. 50Mbyte 크기의 blf 파일을 변환했다. md4 파일은 45Mbyte이다. mdf 파일은 675Mbyte이다. mdf에 비해 90% 이상 파일 크기가 줄었다. CTB로 파일 크기가 어느 정도 줄었겠지만, 압축으로 파일 크기가 상당히 줄었을 것으로 짐작한다.
