배경

'트레이스를 이용한 RBS(Remaining Bus Simulation)' 수정하기에서 asc 파일에서 지정한 아이디의 메시지들을 필터해서 새 asc 파일로 저장하는 파이썬 스크립트를 작성했다. (정확히는 claude(클로드)에게 시켜서 작성했다.)

python-can 이라는 패키지로 blf 파일을 직접 다룰 수 있는 것을 알게되었다. blf 파일에서 지정한 아이디의 메시지들을 필터해서 새 blf 파일로 저장할 수 있다면, blf를 asc로 변환하는 수고와 시간을 덜 수 있다. 드라이브 안에 blf 파일과 asc 파일을 보관하느라 낭비되는 저장 공간도 절약할 수 있다.

filter_asc.py를 기본으로 filter_blf.py를 클로드에게 시켜서 작성했다.

개요

FRD (Functional Requirement Document. 요구기능서)
코드

FRD

클로드 채팅창에 프람프팅을 반복해서 코드를 개발할 수도 있지만, FRD를 작성한 후에, 클로드에게 FRD를 읽고 피드백을 요청하는 방식이 나와 잘 맞는다.
처음 FRD에는 제목, 배경, 목적 등만 작성하고, 클로드와 대화하면서 중간중간에 클로드에게 FRD 업데이트 요청한다. 아래는 그렇게해서 작성한 FRD이다. (tstory는 md (markdown)파일을 삽입할 수 없고 html 파일을 삽입할 수 있다. 클로드에게 요청하여 md 파일을 html로 변환하였다.)

FRD (Functional Requirement Document) filter_blf.py

1. 목적

filter_blf.py는 입력 BLF 파일에서 지정한 CAN ID를 기준으로 메시지를 필터링하고, 결과를 새로운 BLF 파일로 저장한다.
기존 filter_asc.py와 동일한 사용자 경험을 유지하되, 중간에 BLF를 ASC로 변환하는 수작업을 제거한다.

2. 배경

BLF는 CAN 버스 로그를 저장하는 바이너리 파일 포맷이다.
ASC는 CAN 버스 로그를 저장하는 텍스트 파일 포맷이다.
현재 작업 흐름은 다음과 같다.
TSMaster로 BLF를 저장한다.
TSMaster 변환기로 BLF를 ASC로 변환한다.
filter_asc.py로 특정 ID만 통과시키거나 제외한다.
이 작업 흐름은 변환 단계가 추가되어 번거롭고, 대용량 로그일수록 비효율적이다.
python-can 패키지는 BLF 읽기/쓰기 기능을 제공하므로, BLF를 직접 필터링하는 도구를 구현할 수 있다.

3. 범위

3.1 포함 범위

.blf 파일 1개를 입력받아 .blf 파일 1개를 생성한다.
지정한 CAN ID 목록을 기준으로 pass 또는 stop 필터를 수행한다.
입력 파일의 메시지 순서를 유지한다.
입력 파일의 각 메시지 timestamp, channel, arbitration ID, DLC, data, 확장 ID 여부, remote/error frame 정보를 가능한 한 유지하여 출력한다.
실행 중 시작/진행/완료 상태를 콘솔에 출력한다.

3.2 제외 범위

여러 입력 파일을 한 번에 처리하는 기능은 포함하지 않는다.
GUI는 포함하지 않는다.
DBC 해석, 신호 디코딩, 통계 출력은 포함하지 않는다.
BLF 내부의 모든 비-CAN 오브젝트를 완전하게 보존하는 것은 범위에서 제외한다.
근거: python-can의 BLF reader는 CAN 메시지와 error frame 중심으로 동작하며, 기타 오브젝트는 무시될 수 있다.

4. 용어

pass: 지정한 CAN ID 목록에 포함된 메시지만 출력에 포함한다.
stop: 지정한 CAN ID 목록에 포함된 메시지를 출력에서 제외한다.
CAN ID: 필터 대상 arbitration ID를 의미한다.

5. 사용자 시나리오

5.1 pass 시나리오

사용자는 BLF 파일과 pass, 그리고 CAN ID 목록을 입력한다.
프로그램은 입력 BLF에서 해당 ID의 메시지만 남긴 BLF를 생성한다.

5.2 stop 시나리오

사용자는 BLF 파일과 stop, 그리고 CAN ID 목록을 입력한다.
프로그램은 입력 BLF에서 해당 ID의 메시지를 제거한 BLF를 생성한다.

6. 명령행 인터페이스 요구사항

6.1 실행 형식

프로그램은 아래 형식으로 실행된다.


python filter_blf.py <input_file> <filter_type> <filter_ids...>

6.2 인자 정의

input_file
필수
입력 BLF 파일 경로
.blf 확장자를 가져야 한다.
filter_type
필수
허용값: pass, stop
filter_ids
필수
1개 이상의 CAN ID
공백으로 구분하여 여러 개 입력할 수 있다.

6.3 사용 예시


python filter_blf.py 20240725_venue2024_07_26_09_17_29.blf pass 220 2B0 386
python filter_blf.py 20240725_venue2024_07_26_09_17_29.blf pass 0x220 std:2B0 ext:18FF50E5
python filter_blf.py 20240725_venue2024_07_26_09_17_29.blf stop 220 2B0 386

7. 필터 규칙

7.1 ID 비교 규칙

사용자가 입력한 ID는 아래 세 가지 형식을 허용한다.
220
0x220
std:220, std:0x220, ext:220, ext:0x220
ID 값은 16진수 문자열로 해석한다.
즉 220은 10진수 220이 아니라 16진수 0x220으로 간주한다.
std:와 ext: 접두사는 대소문자를 구분하지 않는다.
예: STD:220, Ext:220도 허용한다.
접두사가 없으면 표준 ID로 간주한다.
220은 std:220과 동일하다.
0x220은 std:0x220과 동일하다.
내부 비교 시에는 (arbitration_id, is_extended_id) 조합으로 비교한다.

7.2 표준 ID와 확장 ID 판정 규칙

std: 접두사가 있으면 표준 ID 필터로 해석한다.
ext: 접두사가 있으면 확장 ID 필터로 해석한다.
접두사가 없으면 표준 ID 필터로 해석한다.
표준 ID와 확장 ID는 숫자값이 같아도 서로 다른 대상으로 취급한다.
예: 220과 ext:220은 서로 다른 필터 조건이다.

7.3 메시지 판정 규칙

각 메시지의 arbitration ID와 확장 ID 여부를 기준으로 필터링한다.
pass일 경우:
메시지의 (arbitration_id, is_extended_id)가 입력 ID 목록에 있으면 출력한다.
없으면 출력하지 않는다.
stop일 경우:
메시지의 (arbitration_id, is_extended_id)가 입력 ID 목록에 있으면 출력하지 않는다.
없으면 출력한다.

8. 입출력 요구사항

8.1 입력 파일

입력 파일은 존재해야 한다.
입력 파일은 읽을 수 있어야 한다.
입력 파일 확장자는 .blf여야 한다.

8.2 출력 파일명

출력 파일은 입력 파일과 동일한 디렉터리에 생성한다.
출력 파일명 규칙은 기존 filter_asc.py와 동일하게 한다.


<입력파일명_without_extension>_<filter_type>_filtered.blf

예:
입력: sample.blf
pass 출력: sample_pass_filtered.blf
stop 출력: sample_stop_filtered.blf

8.3 출력 파일 덮어쓰기

동일한 출력 파일명이 이미 존재하면 덮어쓴다.
덮어쓰기 전 별도 확인 프롬프트는 제공하지 않는다.

8.4 출력 내용

출력에는 필터 조건을 통과한 CAN 메시지만 기록한다.
메시지의 기록 순서는 입력 파일과 동일해야 한다.
메시지 timestamp는 입력에서 읽은 값을 유지한다.
writer 종료 시 파일이 정상적으로 flush/close 되어야 한다.

9. 오류 처리 요구사항

9.1 입력 파일 오류

입력 파일이 없으면 오류 메시지를 출력하고 종료한다.
입력 파일 확장자가 .blf가 아니면 오류 메시지를 출력하고 종료한다.
입력 파일을 열 수 없으면 오류 메시지를 출력하고 종료한다.

9.2 인자 오류

filter_type이 pass 또는 stop이 아니면 argparse 수준에서 오류 처리한다.
filter_ids가 하나도 없으면 argparse 수준에서 오류 처리한다.
filter_ids 중 허용된 형식에 맞지 않는 값이 있으면 어떤 값이 잘못되었는지 포함한 오류 메시지를 출력하고 종료한다.
filter_ids 중 ID 부분이 16진수로 해석할 수 없는 값이 있으면 어떤 값이 잘못되었는지 포함한 오류 메시지를 출력하고 종료한다.
std: 또는 ext: 외의 접두사는 허용하지 않고 오류로 처리한다.
표준 ID로 해석된 값이 0x7FF를 초과하면 오류로 처리한다.
확장 ID로 해석된 값이 0x1FFFFFFF를 초과하면 오류로 처리한다.

9.3 처리 중 오류

BLF 읽기 또는 쓰기 도중 예외가 발생하면 오류 메시지를 출력하고 비정상 종료한다.
가능한 경우 부분 생성된 출력 파일은 남기지 않는 것을 목표로 한다.

10. 비기능 요구사항

10.1 성능

대용량 BLF 파일도 처리할 수 있도록 스트리밍 방식으로 읽고 쓴다.
전체 메시지를 메모리에 모두 적재한 뒤 처리하지 않는다.

10.2 의존성

Python 3 환경에서 실행 가능해야 한다.
외부 패키지로 python-can을 사용한다.
tqdm이 설치되어 있으면 바이트 단위 진행률 바를 함께 표시한다.
tqdm은 선택 의존성(optional)이며, 미설치 시에도 기본 진행률 출력으로 정상 동작해야 한다.

10.3 사용성

성공 시 생성된 출력 파일 경로를 표준 출력으로 안내한다.
실패 시 사용자가 원인을 알 수 있는 수준의 오류 메시지를 표준 오류 또는 표준 출력으로 제공한다.
처리 시작 시 입력/출력 파일과 모드를 출력한다.
처리 중 진행률을 5% 단위로 출력한다.
진행률은 BLF 리더의 실제 파일 읽기 위치를 기준으로 계산한다.
출력 형식은 텍스트 프로그레스바와 퍼센트를 포함한다.
처리 완료 시 진행률 100%를 출력하고, 처리 건수/기록 건수를 함께 안내한다.

11. 구현 가이드

python-can의 LogReader 또는 BLFReader로 입력 파일을 순회한다.
python-can의 Logger 또는 BLFWriter로 출력 파일을 생성한다.
메시지를 한 건씩 읽으면서 즉시 필터링 후 기록한다.
writer는 반드시 명시적으로 종료하여 파일이 손상되지 않도록 한다.
진행률 계산은 메시지 추정 크기가 아닌 BLF 리더의 파일 포인터 위치를 사용한다.
tqdm이 설치되어 있으면 바이트 단위 진행률 바를 표시하고, 미설치 시 5% 단위 텍스트 진행률을 표시한다.

12. 수용 기준

아래 조건을 모두 만족하면 요구사항을 충족한 것으로 본다.

.blf 파일을 입력받아 실행할 수 있다.
pass 실행 시 지정한 ID만 포함된 .blf가 생성된다.
stop 실행 시 지정한 ID가 제외된 .blf가 생성된다.
출력 파일명은 <원본파일명>_<filter_type>_filtered.blf 규칙을 따른다.
출력 BLF는 python-can 또는 TSMaster에서 다시 열 수 있다.
메시지 순서가 입력과 동일하다.
220과 0x220은 동일한 표준 ID로 처리된다.
ext:220은 표준 220과 다른 대상으로 처리된다.
잘못된 입력 파일 또는 잘못된 ID 형식에 대해 오류 메시지를 출력한다.
실행 시작 시 시작 메시지가 출력된다.
실행 중 5% 단위 진행률 메시지가 출력된다.
실행 종료 시 진행률 100%와 처리/기록 건수가 출력된다.

13. 후속 개선 후보

출력 파일명 사용자 지정 옵션 추가
여러 BLF 파일 일괄 처리
필터링 결과 요약 통계 출력

md 파일은 첨부한다.

FRD_filter_blf.md

0.01MB

코드

코드는 아래와 같다.

import argparse
import os
import sys
from typing import Any

try:
    import can as can_module
except ImportError as exc:  # pragma: no cover - runtime environment dependent
    can_module = None
    CAN_IMPORT_ERROR = exc
else:
    CAN_IMPORT_ERROR = None

try:
    from tqdm import tqdm
except ImportError:
    tqdm = None


def parse_filter_id(raw_token):
    """Parse one filter token into (arbitration_id, is_extended_id)."""
    token = raw_token.strip()
    if not token:
        raise ValueError("Empty filter ID is not allowed")

    is_extended_id = False
    value_text = token

    if ":" in token:
        prefix, value_text = token.split(":", 1)
        prefix_lower = prefix.lower()
        if prefix_lower == "std":
            is_extended_id = False
        elif prefix_lower == "ext":
            is_extended_id = True
        else:
            raise ValueError(
                f"Invalid filter ID '{raw_token}': only 'std:' or 'ext:' prefixes are allowed"
            )

    if not value_text:
        raise ValueError(f"Invalid filter ID '{raw_token}': missing hexadecimal ID value")

    try:
        arbitration_id = int(value_text, 16)
    except ValueError as exc:
        raise ValueError(
            f"Invalid filter ID '{raw_token}': hexadecimal value expected"
        ) from exc

    if arbitration_id < 0:
        raise ValueError(f"Invalid filter ID '{raw_token}': negative values are not allowed")

    if is_extended_id:
        if arbitration_id > 0x1FFFFFFF:
            raise ValueError(
                f"Invalid filter ID '{raw_token}': extended ID must be <= 0x1FFFFFFF"
            )
    else:
        if arbitration_id > 0x7FF:
            raise ValueError(
                f"Invalid filter ID '{raw_token}': standard ID must be <= 0x7FF"
            )

    return arbitration_id, is_extended_id


def validate_input_file(input_file):
    if not input_file.lower().endswith(".blf"):
        raise ValueError("Input file must have a .blf extension")
    if not os.path.exists(input_file):
        raise FileNotFoundError(f"Input file not found: {input_file}")
    if not os.path.isfile(input_file):
        raise ValueError(f"Input path is not a file: {input_file}")


def build_output_file(input_file, filter_type):
    file_name, _ = os.path.splitext(input_file)
    return f"{file_name}_{filter_type}_filtered.blf"


def should_write_message(message, filter_set, filter_type):
    key = (message.arbitration_id, bool(message.is_extended_id))
    matched = key in filter_set
    return matched if filter_type == "pass" else not matched


def format_progress_bar(percent, width=30):
    filled = int(width * percent / 100)
    return f"[{'#' * filled}{'-' * (width - filled)}]"


def get_reader_position(reader):
    file_obj = getattr(reader, "file", None)
    if file_obj is None:
        return None
    tell = getattr(file_obj, "tell", None)
    if tell is None:
        return None
    try:
        return int(tell())
    except Exception:
        return None


def filter_blf_messages(can_api: Any, input_file, output_file, filter_set, filter_type, progress_step=5):
    processed_count = 0
    written_count = 0
    total_file_size = os.path.getsize(input_file)
    next_progress_percent = progress_step
    pbar = None
    last_position = 0

    try:
        with can_api.LogReader(input_file) as reader, can_api.Logger(output_file) as writer:
            # Prefer BLF header file_size when available.
            header_file_size = getattr(reader, "file_size", None)
            if isinstance(header_file_size, int) and header_file_size > 0:
                total_file_size = header_file_size

            last_position = get_reader_position(reader) or 0

            if tqdm is not None:
                pbar = tqdm(
                    total=total_file_size,
                    unit="B",
                    unit_scale=True,
                    desc="Filtering",
                    leave=True,
                )

            for message in reader:
                processed_count += 1

                if should_write_message(message, filter_set, filter_type):
                    writer.on_message_received(message)
                    written_count += 1

                current_position = get_reader_position(reader)
                if current_position is not None and current_position > last_position:
                    delta = current_position - last_position
                    last_position = current_position

                    if pbar is not None:
                        pbar.update(delta)

                    if total_file_size > 0 and progress_step > 0:
                        percent = min(int((current_position * 100) / total_file_size), 99)
                        while next_progress_percent <= percent:
                            bar = format_progress_bar(next_progress_percent)
                            print(
                                f"Progress {bar} {next_progress_percent:3d}% "
                                f"(processed {processed_count:,}, wrote {written_count:,})",
                                flush=True,
                            )
                            next_progress_percent += progress_step
    except Exception:
        # Best effort cleanup for partial output files.
        if os.path.exists(output_file):
            try:
                os.remove(output_file)
            except OSError:
                pass
        raise
    finally:
        if pbar is not None:
            # Force complete bar rendering at the end.
            if pbar.n < pbar.total:
                pbar.update(pbar.total - pbar.n)
            pbar.close()

    print(
        f"Progress {format_progress_bar(100)} 100% "
        f"(processed {processed_count:,}, wrote {written_count:,})",
        flush=True,
    )

    return processed_count, written_count


def main():
    parser = argparse.ArgumentParser(
        description="Filter CAN messages in a .blf file based on CAN IDs."
    )
    parser.add_argument("input_file", help="Input .blf file")
    parser.add_argument(
        "filter_type", choices=["pass", "stop"], help="Filter type: pass or stop"
    )
    parser.add_argument(
        "filter_ids",
        nargs="+",
        help="CAN IDs to filter (e.g., 220, 0x220, std:220, ext:18FF50E5)",
    )

    args = parser.parse_args()

    if CAN_IMPORT_ERROR is not None or can_module is None:
        print(
            "Error: python-can is required. Install it with 'pip install python-can'.",
            file=sys.stderr,
        )
        return 1

    try:
        validate_input_file(args.input_file)
    except (FileNotFoundError, ValueError) as exc:
        print(f"Error: {exc}", file=sys.stderr)
        return 1

    try:
        filter_set = {parse_filter_id(token) for token in args.filter_ids}
    except ValueError as exc:
        parser.error(str(exc))

    output_file = build_output_file(args.input_file, args.filter_type)

    try:
        print(
            f"Start filtering: input={args.input_file}, output={output_file}, mode={args.filter_type}",
            flush=True,
        )
        processed_count, written_count = filter_blf_messages(
            can_module,
            args.input_file,
            output_file,
            filter_set,
            args.filter_type,
        )
    except Exception as exc:
        print(f"Error while processing BLF file: {exc}", file=sys.stderr)
        return 1

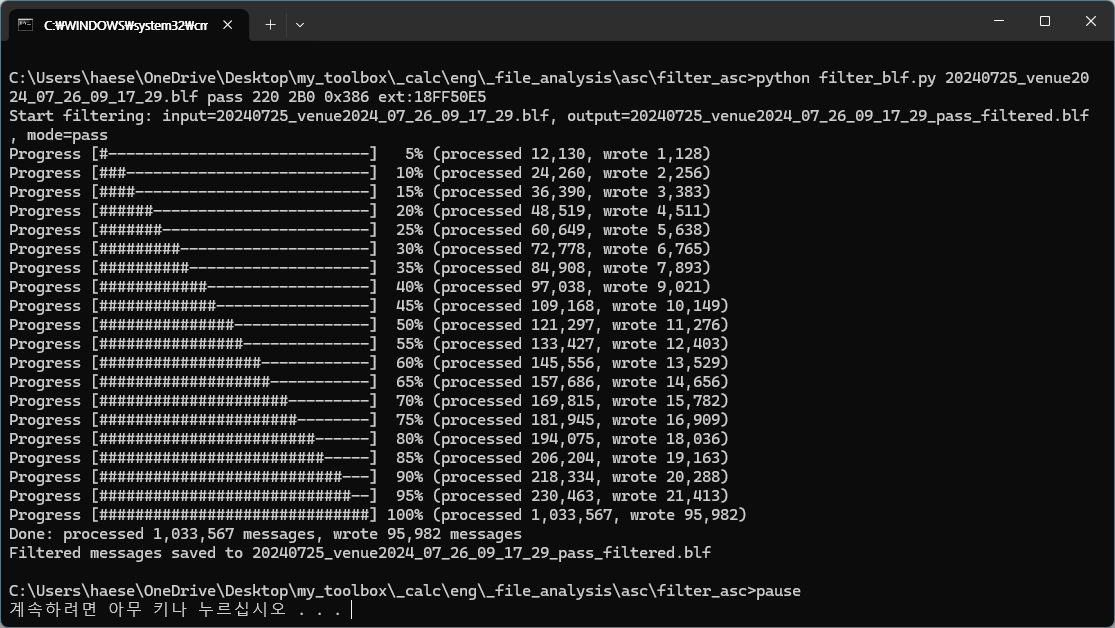

    print(
        f"Done: processed {processed_count:,} messages, wrote {written_count:,} messages",
        flush=True,
    )
    print(f"Filtered messages saved to {output_file}")
    return 0


if __name__ == "__main__":
    raise SystemExit(main())

py 파일 첨부한다.

filter_blf.py
