침입 감지 시스템 (IDS) - 타임스탬프 보완

시작하기 전에

침입 감지 시스템 (IDS: Intrusion Detection System) :: hsl's tsmaster 사용기에서 실제로 감지된 침입 건수가 내 예상보다 많았다. 원인을 찾다가 아래의 생각이 났다.



• TSMaster의 Rx 이벤트가 발생할 때 ts(timestamp)를 메시지 수신 시각으로 삼았다.
• 하드웨어에서 메시지를 수신한 시각과 이벤트가 발생한 시각 사이에 차이가 있다면? 그리고 그 차이가 일정하지 않다면?
• 하드웨어가 메시지 수신 시각을 메시지 데이터에 추가하지 않았을까?



TSMaster의 메시지는 RawCAN 클래스이다. RawCAN 클래스의 정의에서 time_us (timestamp in microseconds) 를 찾았다. 참고로 RawCAN 클래스는 아래 코드와 같다.

class RawCAN():
    """
    TSMaster TRawCAN
    """
    def __init__(self, AId: int = 0, ADLC: int = 8, AIdxChn: int = 0, ATimeUs: int = 0, ADatas: typing.List[int] = [], AFlags: int = 6):
        '''
        Create a raw CAN frame with identifier and dlc
        '''
    def init_w_std_id(self, AId: int, ADLC: int) -> None: "initialize a RawCAN object with standard identifier and dlc"
    def init_w_ext_id(self, AId: int, ADLC: int) -> None: "initialize a RawCAN object with extended identifier and dlc"
    def set_data(self, AIdxByte: int, AData: int) -> None: "set raw data byte by index"
    is_tx: bool = "whether are tx signal"
    is_data: bool = "whether are data"
    is_std: bool = "whether status code are correct"
    is_err: bool = "whether are error"
    is_edl: bool = "whether is EDL function"
    is_brs: bool = "whether is BRS function"
    is_esi: bool = "whether is ESI function"
    idx_chn: int = "channel index"
    dlc: int = "dlc length of data"
    id: int = "identifier of frame"
    time_us: int = "Timestamp in microseconds"
    data: typing.List[int] = "Data bytes, Note: you cannot write single value here, use set_data or write whole array instead: data = your_array_object"



• Rx 이벤트가 발생한 타임스탬프가 아닌, 메시지를 수신한 타임스탬프를 이용하도록 코드를 수정하고 시험하였다.





개요

• 코드 수정
• 실행 결과



코드 수정

• 간단하다. 아래와 같이 app.get_timestamp_us()로 이벤트가 발생한 시각을 ts로 하는 대신 메시지(ACAN)의 time_us를 ts로 했다.

    # 메시지 수신 이벤트가 발생한 시각
#     ts = app.get_timestamp_us()

    # 하드웨어가 찍은 메시지 수신 타임스탬프
    ts = ACAN.time_us

• 침입 감지 건수를 세기위해 Global Definition에 아래 코드를 추가하였다.

# 침입 감지 건수를 저장할 변수를 선언한다.
n_intrusion_detection = {
    'dlc': 0,
    'd_ts_min': 0,
    'white_list': 0,
}

# 침입 감지 건수를 Numeric Display로 표시하기 위해서 시스템 변수를 선언하였다.
# 시스템 변수를 초기화한다.
for k, v in n_intrusion_detection.items():
    app.set_system_var_int32(f'calc.n_id_{k}', v)



• detect_intrusion 함수에 침입 감지 카운터 관련 코드를 추가하였다.

    # d_ts가 기준보다 작으면, 즉, 메시지 간격이 너무 좁으면, 침입으로 감지한다.
    if d_ts < x[ACAN.id]['d_ts_min']:
        # 침입이 감지되어 카운터를 증가한다.
        n_intrusion_detection['d_ts_min'] += 1

        # 침입 카운터 시스템 변수를 업데이트한다.
        app.set_system_var_int32('calc.n_id_d_ts_min', n_intrusion_detection['d_ts_min'])

        # 기준을 얼마나 초과하였는가?
        d_ts_over_by = x[ACAN.id]['d_ts_min'] - d_ts

        app.log_text(f'{ACAN.id:x} d_ts too short d_ts={d_ts:,} d_ts_min={x[ACAN.id]["d_ts_min"]:,} {d_ts_over_by=:,}', lvlOK)



• 침입 감지 건수를 표시할 시스템 변수들을 추가하였다.
  • 메인 메뉴/ Simulation/ System Variables 버튼을 클릭하여 System Variable Management 창을 연다.
  • 시스템 변수를 정의한다. 카운터이므로 데이터 타입을 UInt32으로 한다.

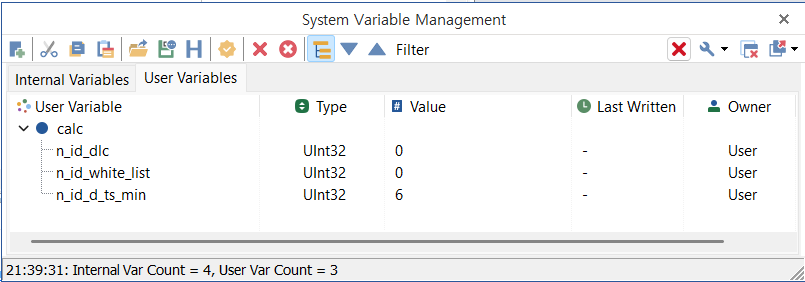

침입 건수를 표시할 시스템 변수를 정의한다.

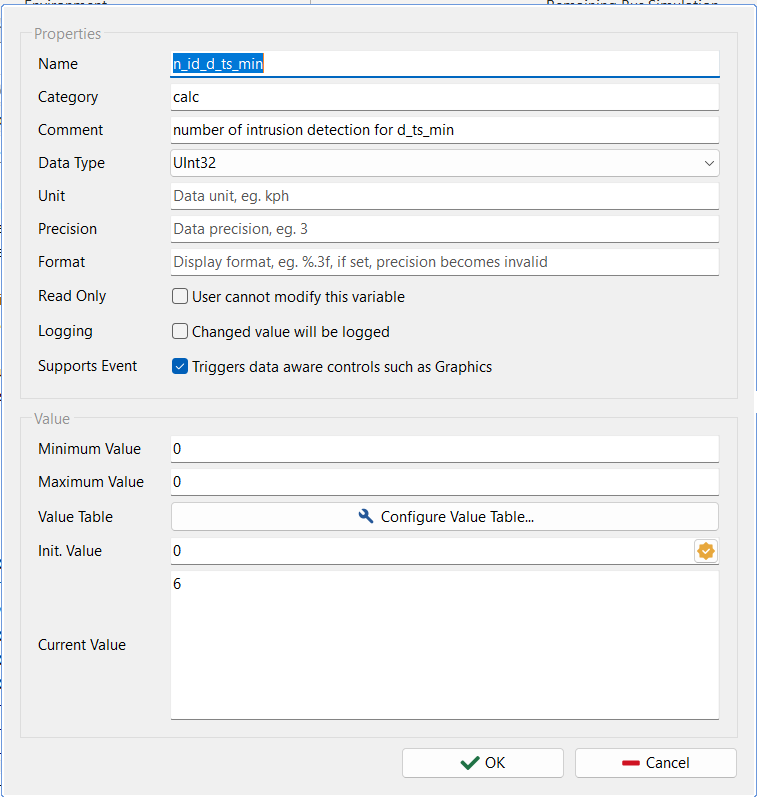

예) n_id_d_ts_min 시스템 변수의 정의. 나머지 변수들도 같은 방식으로 정의한다.

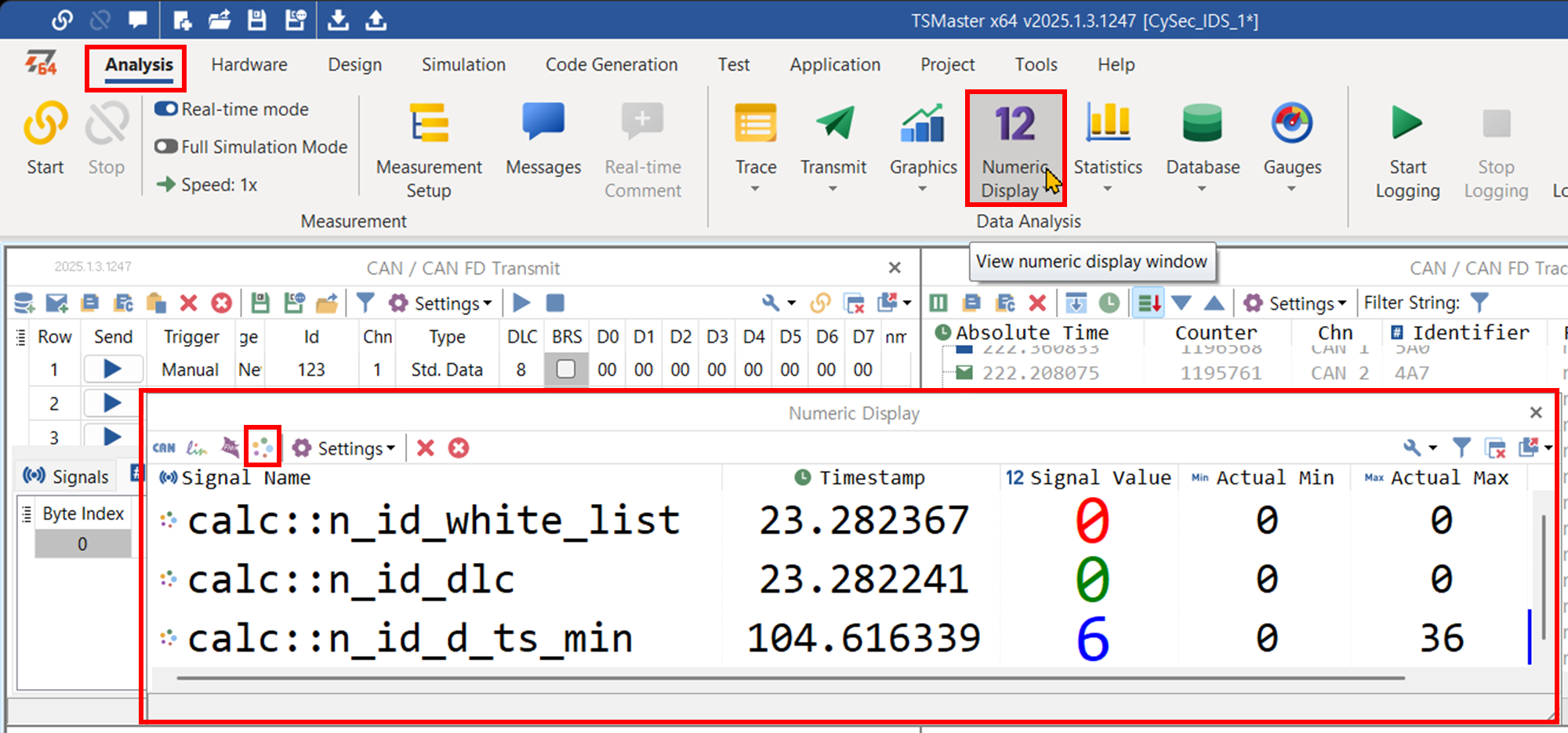

• 침입 건수를 표시할 숫자 표시창 (Numeric Display)을 연다. (메인 메뉴/ Analysis/ Numeric Display 버튼을 클릭한다.)
  • 창이 열리면 시스템 변수 아이콘을 클릭한다. 시스템 변수 창이 열린다. 추가할 변수를 더블 클릭한다.

침입 건수를 표시할 숫자 표시창을 준비한다.

• 수정된 코드는 아래와 같다.

intrusion_detection.py

0.01MB







실행 결과

• 동일한 blf를 온-라인 재생하면서 침입 감지 건수를 비교하였다.

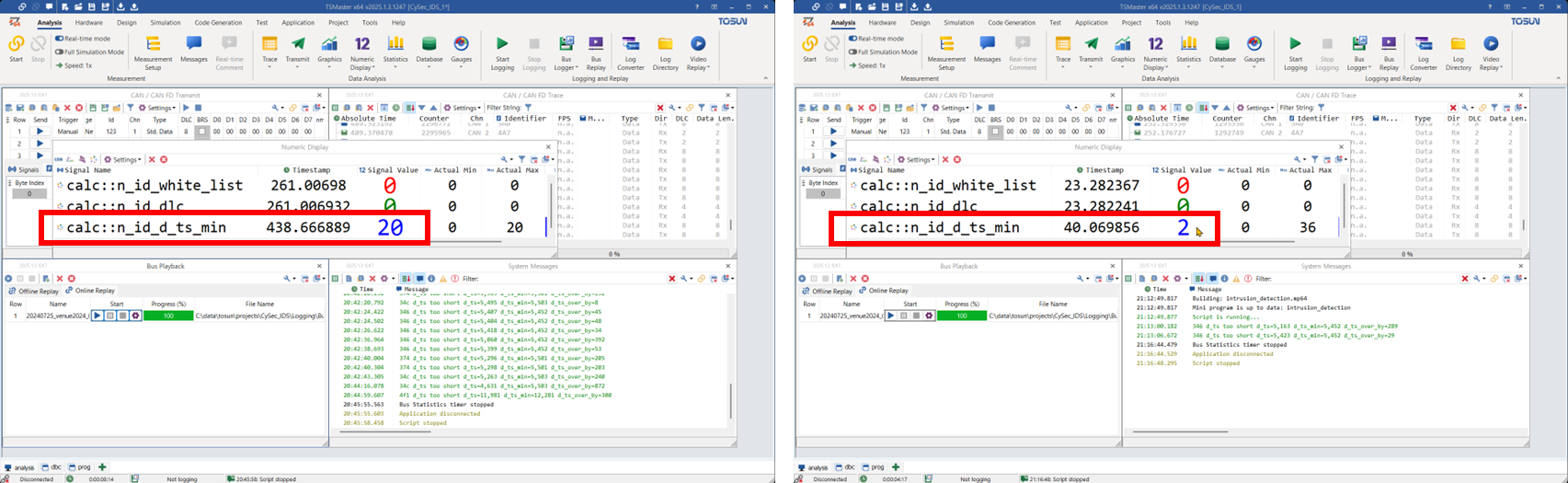

왼쪽은 미니프로그램의 Rx 이벤트가 발생한 순간의 타임스탬프를 기준으로, 오른쪽은 하드웨어가 찍은 메시지 수신 타임스탬프를 기준으로 감지한 침입 건수이다.

• 수정 전, 후의 코드를 각각 3회씩 실행하였다. 결과는 아래 표와 같다.

수정 전	수정 후
18	6
20	1
6	2

• 침입이 없는 데이터이므로 0건 검출되어야 한다. 침입 판정 기준값이 너무 민감하다고 할 수 있다.
• 주로 0x300번대 메시지들이 검출되었다.
  • IDS 오감지/ 민감 감지에 관한 고찰 :: hsl's tsmaster 사용기에서 가능한 원인을 생각해보았다.

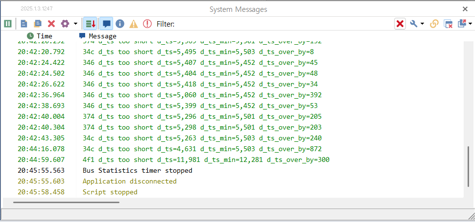

  • d_ts_over_by를 보면 8usec에서 872usec 정도 기준값을 초과하였다.
  • 기준값을 1msec(=1,000usec) 더 늘렸다면 감지되지 않았을 것이다.

0x300번대 메시지들이 검출되었다.

• 0x300번대 메시지들의 주기는 10msec 혹은 20msec이다.

m_id	주기 [sec]
316	0.010
329	0.010
340	0.010
346	0.010
34C	0.010
374	0.010
381	0.020
383	0.020
386	0.020
387	0.020
38D	0.020
394	0.020

• 1msec는 주기의 10% 내지 5%에 해당한다. 기준값을 5% ~ 10%를 더 늘리는 것이 너무 느슨한 것인지 아닌지 쉽게 판단이 서지 않는다. 이럴 경우 다른 방법을 찾아야 한다고 생각한다.
• 단위당 (예를 들어, 100 메시지당, 1초당) 침입 감지 건수를 이용하여 침입 여부를 "확정"하는 로직을 추가하는 방법이 있을 수 있다. (그 외에 다양한 방법이 있을 수 있다. 개발하는 사람의 상상력이 한계이다.)





결론

• RawCAN 클래스에 하드웨어가 찍은 메시지 수신 타임스탬프 정보가 있다. time_us.
• 하드웨어의 메시지 수신 타임스탬프를 이용하는 방법이 미니프로그램의  메시지 수신 이벤트 타임스탬프를 이용하는 것보다 침입 감지 건수가 적다. 소프트웨어(윈도, TSMaster, 파이썬)의 영향을 배제하여 그런 것이 아닐까 추정한다.
• 메시지 주기만 보고 침입을 감지하는 방식은 민감하여 오감지가 많이 발생할 수 있다. 감지 성능을 크게 저하시키지 않으면서 오감지를 적정 수준으로 줄일 수 있는 추가 로직 개발이 필요하다고 생각한다. (IDS 개발이 그렇게 간단하지는 않을 것으로 짐작했었다. IDS를 개발하는 분들께 경의를 표한다. ;-)
