YouTube: 데이터 후처리 (post-processing data)



오프라인 재생하면서 데이터 후처리하기

YouTube: Monitoring playback signal and post-processing features



설명 내용

Bus Plabyback 창에서 오프라인 재생을 이용하여 데이터를 후처리하는 방법을 소개한다. 아래의 데이터 처리가 가능하다.

• 재생 중인 신호의 (최대값, 최소값) 같은 통계치를 구할 수 있다.
• 재생 중인 신호들을 이용하여 연산을 하고, 연산 결과를 시스템 변수에 할당하고, 시스템 변수를 그래픽 창에 표시할 수 있다.
• 재생 중인 신호들 중에서 특정 메시지 아이디만 별도의 blf 파일로 분리할 수 있다.



내가 배운것

• 토선에서 자주 하는 데이터 후처리를 위한 C 미니프로그램을 미리 만들어 두었다. 그 미니프로그램들을 불러와서 쉽게 사용할 수 있도록 Bus Playback 창의 Offline Replay 탭 아래 Replay Post Processing이라는 탭을 만들어 두었다.

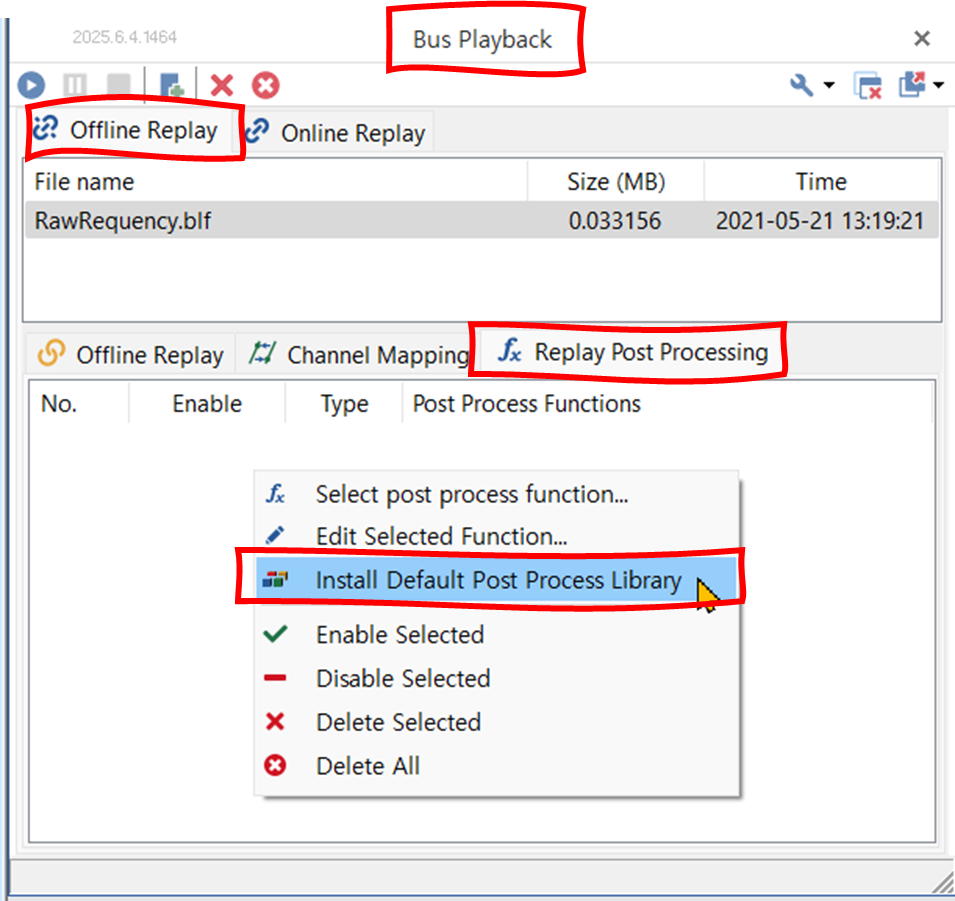

Replay Post Processing 탭에서 마우스 우클릭으로 팝업 메뉴를 띄운 후 Insall Default Post Processing Library로 C 미니프로그램 창에 함수들을 추가할 수 있다.



• Install Default Post Processing Library 메뉴를 실행하면 C Code Editor 창에 토선이 미리 작성해둔 함수들이 추가된다.

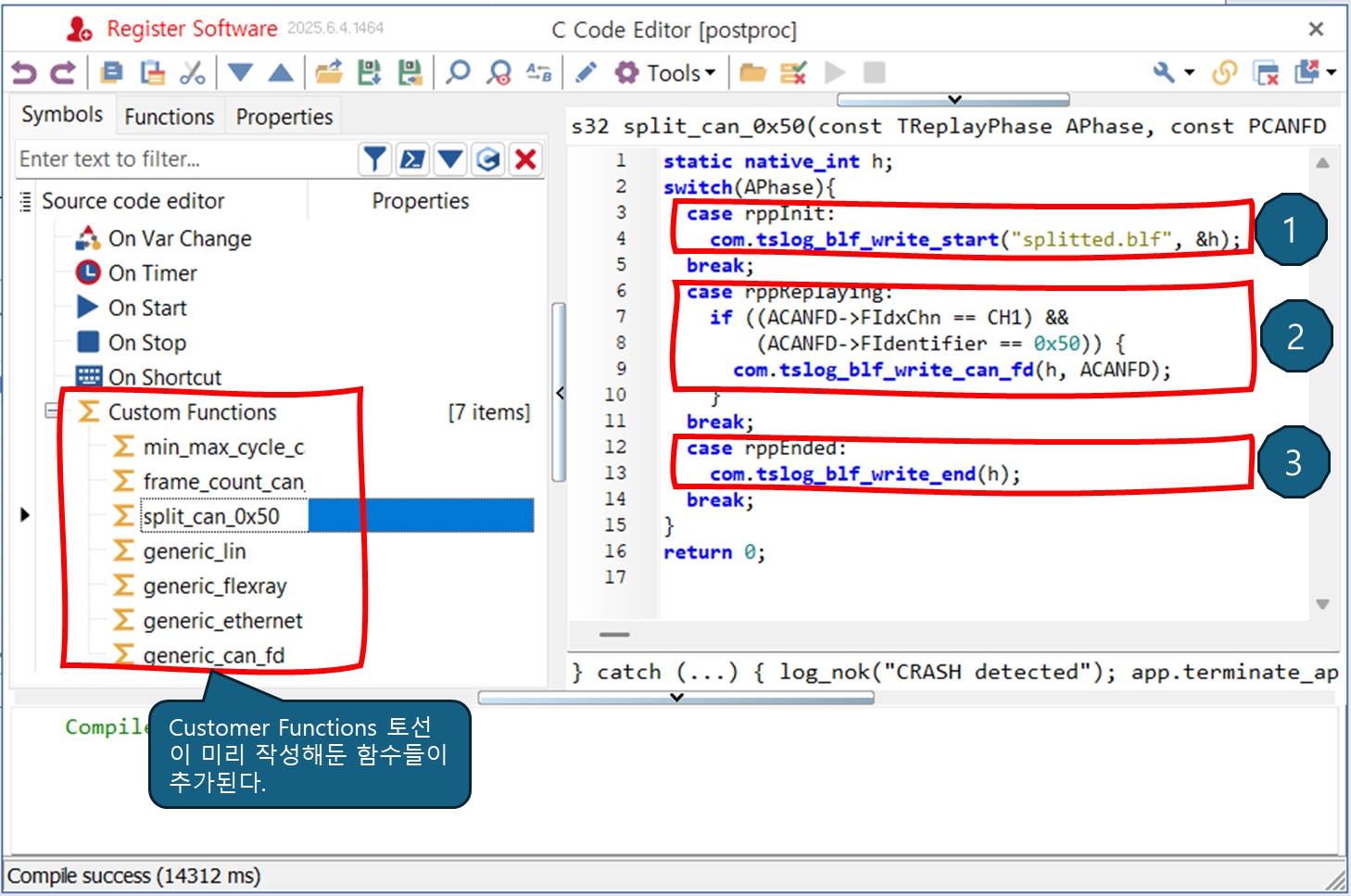

C 미니프로그램 에디터에 토선이 미리 작성해둔 함수들이 추가되었다.



• split_can_0x50 함수의 예를 보면
  • APhase에 따라
    1. rppInit (재생 시작) : splitted.blf 파일을 생성한다.
    2. rppReplaying (재생 진행 중): 채널과 메시지 아이디가 맞으면 (예제에서는 채널 1과 아이디 0x50이다.) 해당 메시지를 splitted.blf에 저장한다.
    3. rppEnded (재생 종료): splitted.blf 파일을 닫는다.
  • 코드의 채널과 메시지 아이디를 내가 원하는 값들로 변경하여 사용할 수 있다. 채널들과 아이디들로도 만들 수 있을 것이다.
• 팝업 메뉴에서 Select post process function .. 을 선택하면, 필요한 함수만 추가할 수 있다.

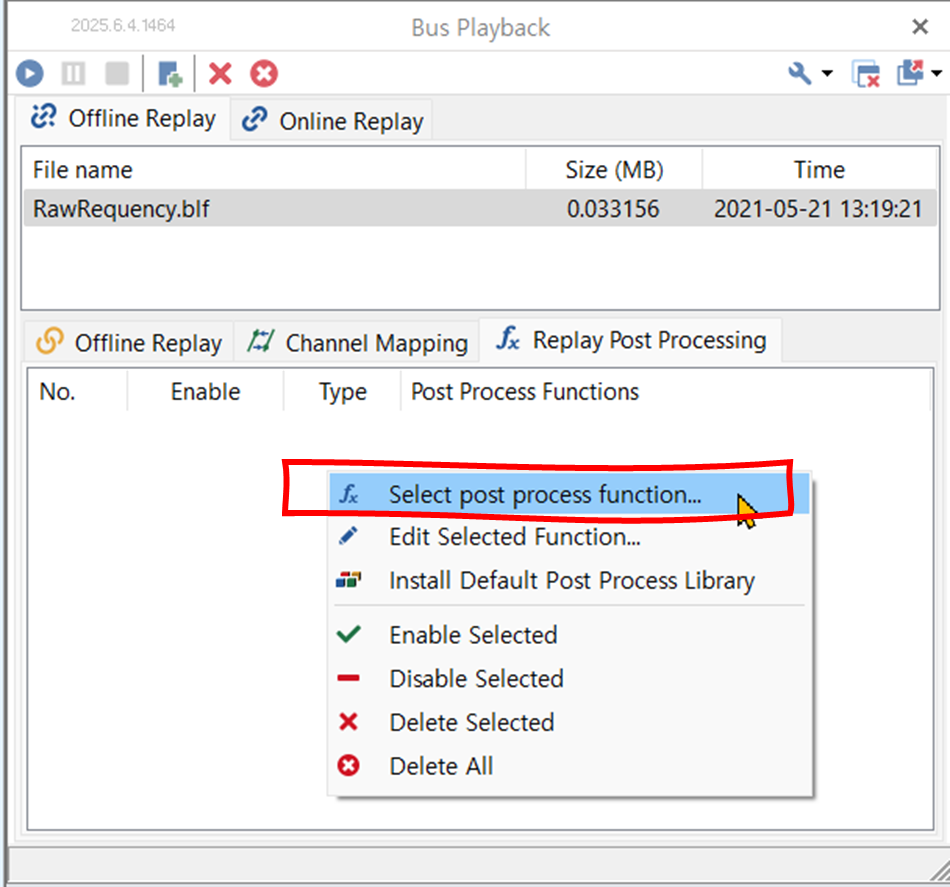

Select post process function...을 선택한다.

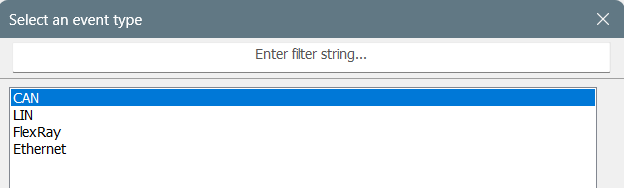

CAN 관련 포스트-프로세스면 CAN을 선택한다.

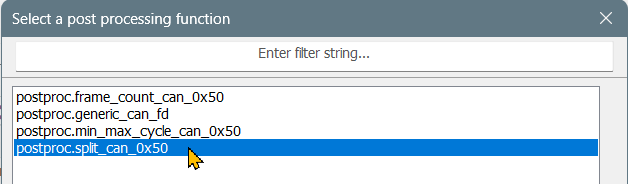

특정 메시지 아이디만 분리해서 blf 파일로 저장할 것이라면 postproc.split_can_0x50를 선택한다.



• 이렇게 함수를 추가하면, 오프라인 재생을 할 때마다 해당 함수가 실행된다.

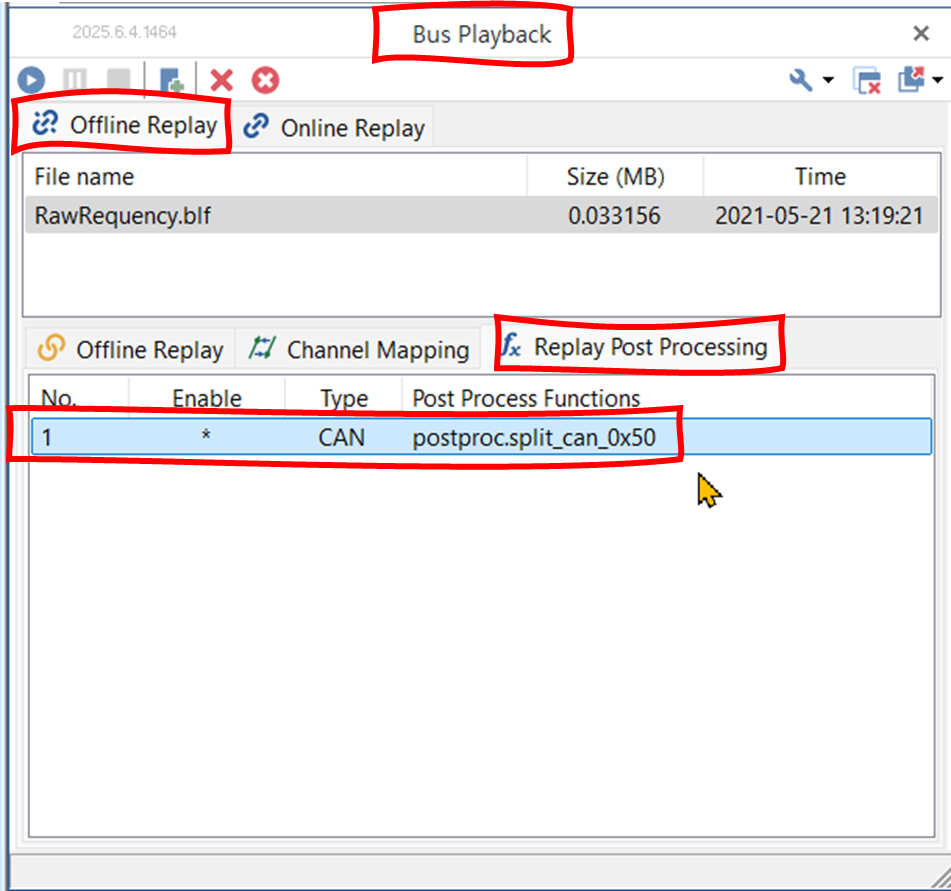

선택된 함수가 Bus Replay 창/ Offline Replay/ Replay Post Processing 탭에 추가되었다. 오프라인 재생을 할 때마다 해당 함수가 실행된다.

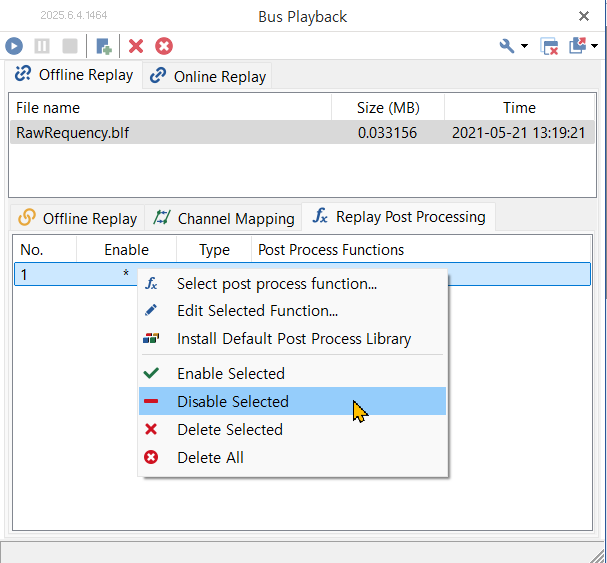

• 함수가 실행되지 않도록 하려면, 함수를 마우스 우클릭하고 Disable Selected 메뉴를 선택한다.
