신호 비교기 (Signal Comparer)

시작하기 전에

CAN 버스 시뮬레이션 :: hsl's tsmaster 사용기에서 RBS를 설명하기 위해 판넬 기능을 이용하여 GUI를 만들었다. GUI로 설명할 수 있는 TSMaster의 간단한 기능을 찾다가 최근에 문의를 받은 신호 비교기(Signal Comparer)가 생각났다. 신호 비교기를 간단하게 설명한다.





개요

• 신호 비교기의 기능 및 사용처
• 신호 비교기 사용법



시그날 비교기의 기능 및 사용처

• 신호 비교기는 실시간으로 변동하는 신호를 미리 정한 조건과 비교한다. 조건 충족 여부를 표시한다.
• 예를 들면, 전압 신호를 모니터링하면서, 전압이 기준 범위에 속할 때는 OK라고 표시하고 벗어났을 때 NOK라고 표시한다. (이런 기능은 BMS(Battery Management System) 개발에 유용하다.)



시그날 비교기 사용법

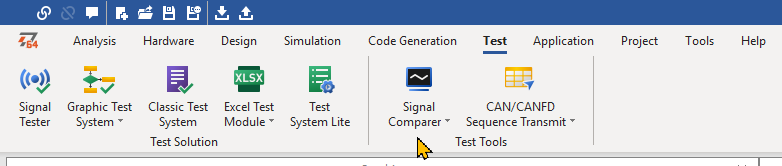

• 메인 메뉴/ Test/ Signal Comparer 버튼을 클릭하여 신호 비교기는 창을 연다.

• 신호 비교기에 모니터할 신호를 추가한다.
  • CAN, LIN, FlexRay, 시스템 신호들을 추가할 수 있다.

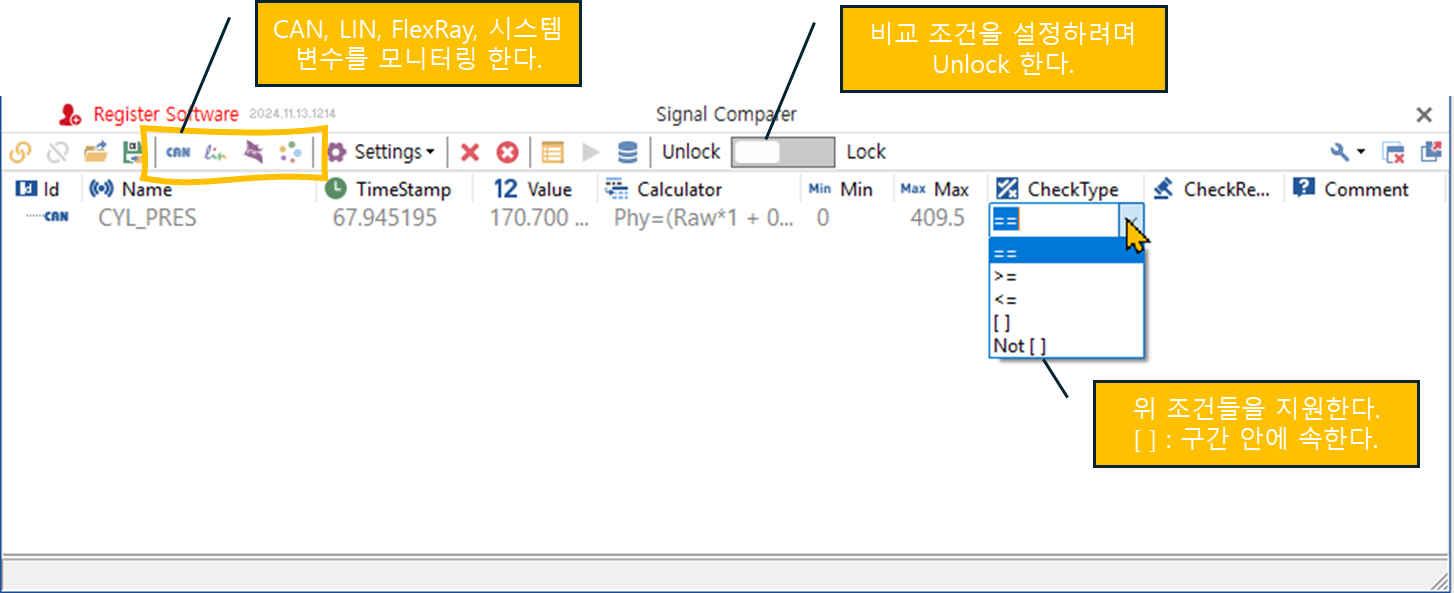

  • 조건을 변경하기 전에 Unlock을 한다.
  • [ ] : 신호가 구간 안에 속한다. Not [ ] : 신호가 구간 밖에 속한다.

• 신호 비교기의 작동 모습은 아래 비디오와 같다. 2024 11 25 17 06 58 signal comparer







결론

• 신호 비교기를 사용하는 방법을 알아보았다.
• 신호 비교기는 기준 조건이 있는 모니터링 상황에서 유용하다.
• (아쉽게도) 신호 비교기는 TSMaster Professional 버전의 기능이다.
