라이선스 확인 방법 - 하드웨어 라이선스

시작하기 전에

• TSMaster의 라이선스에는 두 종류가 있다. 하드웨어 라이선스, 사용자 라이선스.
• 하드웨어 라이선스의 경우,
  • 토선의 인터페이스 하드웨어에 라이선스가 심어진다. 토선이 라이선스를 심은 하드웨어를 고객에게 전달한다.
  • 추가 라이선스를 구매하는 경우, 라이선스 업데이트 :: hsl's tsmaster 사용기 에 설명한 방법대로 라이선스를 업데이트 한다.
• 사용자 라이선스의 경우,  인터넷으로 토선의 라이선스 사이트(https://license.tsmaster.net/)에 로그인하여 라이선스와 PC를 바인드(bind)하여 사용하게 된다.
• 하드웨어 라이선스의 경우, 하드웨어에 심어져 있는 라이선스를 확인하는 방법은 아래와 같다.





개요

• 하드웨어 연결
• 라이선스 확인





하드웨어 연결

• USB 포트 (혹은 이더넷 포트)에 토선의 인터페이스 하드웨어를 연결한다.

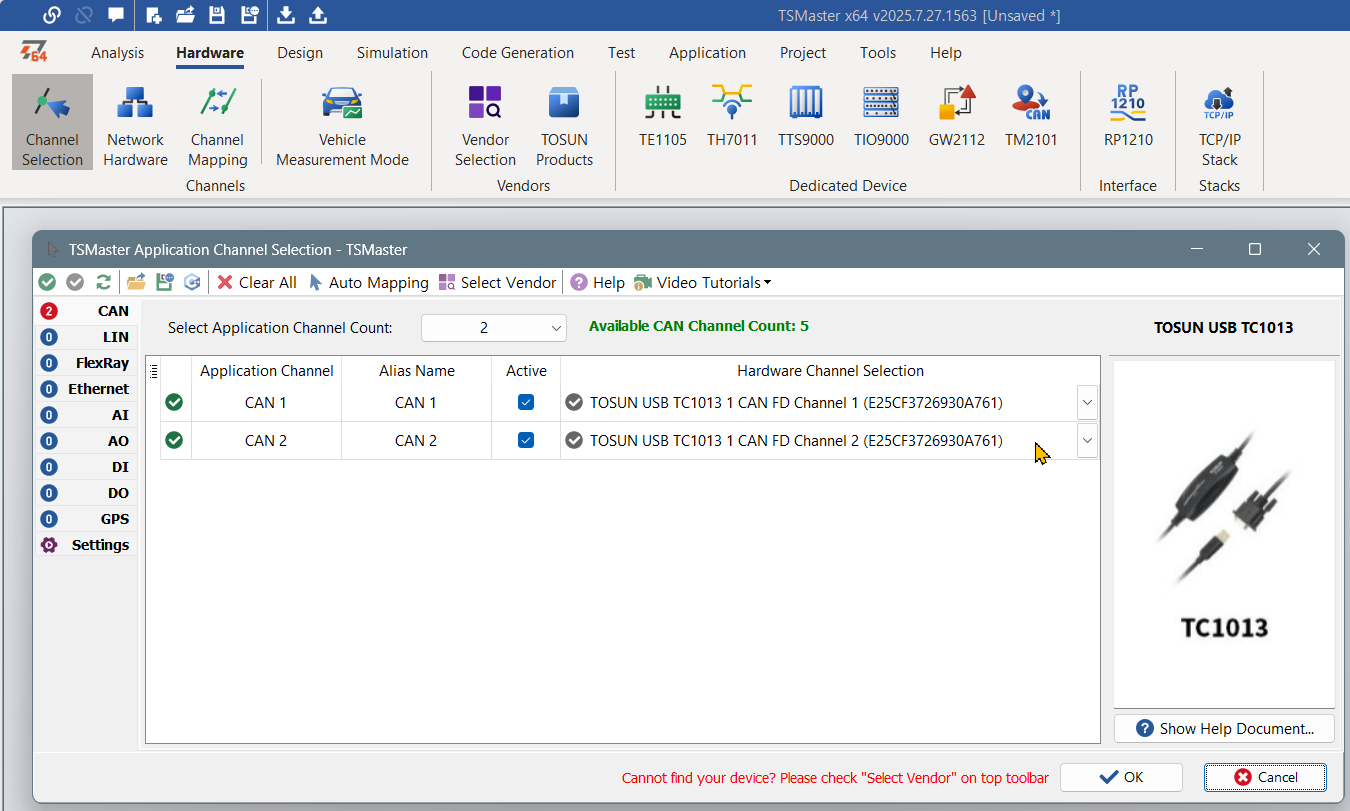

• 메인 메뉴/ Hardware/ Channel Selection을 클릭하면 아래 그림과 같이 Channel Selection 창이 열린다.

하드웨어가 정상적으로 인식된 경우, Channel Selection 창에 하드웨어 정보가 표시된다.

• 하드웨어가 정상적으로 인식된 경우, Channel Selection 창에 하드웨어 정보가 표시된다.
• 하드웨어 정보가 표시되지 않는 경우,
  • 1) 리프레시 (위 왼쪽에서 세 번째) 버튼 클릭한다. 안 될 경우, 2) 번으로
  • 2) Channel Selection 창을 닫았다가 다시 연다. 안 될 경우, 3) 번으로
  • 3) Channel Selection 창을 닫은 후, 하드웨어를 USB에서 분리했다가, 잠시 후에 다시 연결한다. Channel Selection 창을 열어 하드웨어 정보를 확인한다.



라이선스 확인

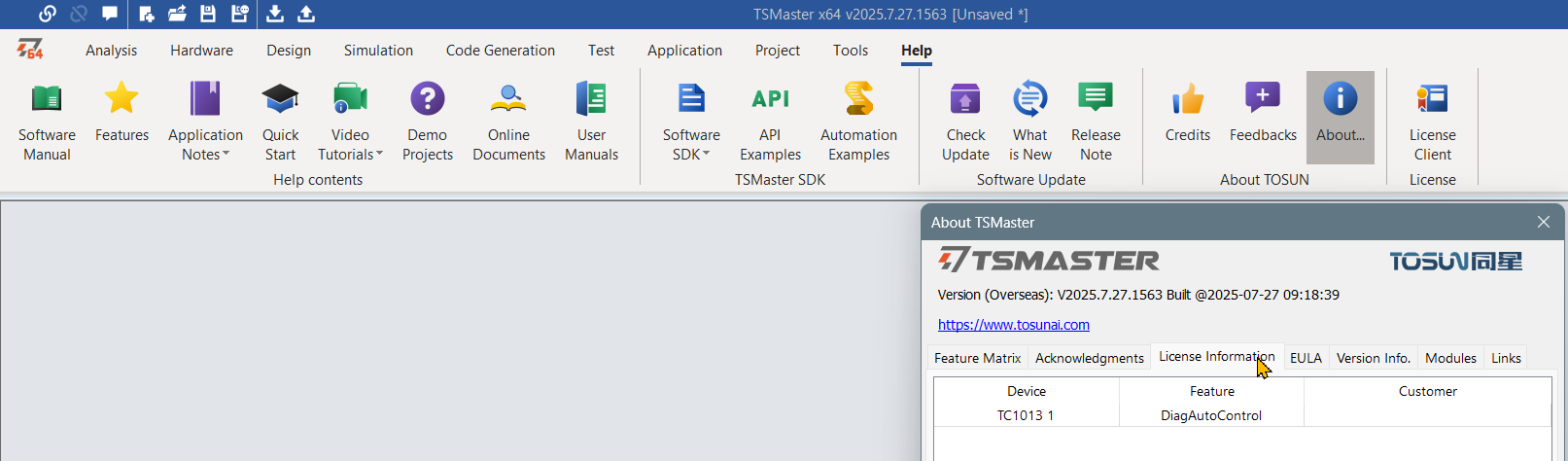

• 메인 메뉴/ Help/ About ... 버튼을 클릭하여 About TSMaster 창을 연다.
• License Information 탭을 연다.
• 하드웨어에 심어진 라이선스를 볼 수 있다.

하드웨어에 DiagAutoControl 라이선스가 심어진 것을 알 수 있다.

• 아마 Basic과 Plus 라이선스는 표시되지 않을 것이다. 워낙 기본이 되는 기능들이라 그런 것 같다.
• Basic 라이선스는 측정(= 모니터링), (blf 파일로) 저장, 분석 (그래프)  기능을 포함한다.
• Plus 라이선스는 아래 기능들이 포함된다.

1. Graphic Program Builder
2. Signal Tester Management
3. Excel Test Module
4. Classic Test System
5. E2E
6. Mini Program(Python Code Editor)
7. Graphic Program
8. Mini Program(C Code Editor)
9. LIN Remaining Bus Simulation
10. Panel
11. CAN Remaining Bus Simulation
12. FlexRay Remaining Bus Simulation
