DoIP (Diagnostic over Internet Protocol) - TSMaster API C 코드



시작하기 전에

정비를 하다보면 진단 통신으로 제어기의 상태를 확인하고, 상태에 따라 제어기를 조작하고, 다시 제어기의 상태를 확인하고, 또 다시 상태에 따라 제어기를 조작하는 일을 반복하는 경우가 많다. 이런 경우 미리 프로그램을 작성해두면 편리하다.

TSMaster Diagnostic의 Automatic Diagnostic 기능을 이용하여 프로그램을 할 수 있다. TSMaster는 이를 진단 플로우(flow)라고 한다.

C나 Python으로 코딩을 하면 더 유연하게 더 복잡한 조작을 프로그램 할 수 있다.

C 코드를 이용하여, DoIP 진단 통신하는 방법을 설명한다.





개요

• DoIP 예제 코드로 방법을 설명한다. 코드는 아래의 구조로 되어있다.
  • TSMaster 설정
  • 하드웨어 설정
  • 채널 설정
  • DoIP 설정
  • DoIP로 UDS 진단 요청 메시지 전송과 응답 메시지 수신
• GUI를 이용하여 TSMaster를 사용하는 순서와 다를 바 없다.





C 코드

• 아래 C 코드는 TSMaster의 DoIP 기능을 이용하여 이더넷 진단 통신을 하는 예이다.
• (#include "TSMaster.h"에서 짐작할 수 있듯이)  이 코드는 TSMaster의 기능들을 이용한다. TSMaster가 설치되어 있어야  정상적으로 실행된다.

#include <stdio.h>      // Include standard input/output library

#include <stdint.h>     // Include stdint library for fixed-width integer types

#include "TSMaster.h"   // Include the TSMaster library header file

int main()

{

    // Initialize the TSMaster library with a specific project path

    int32_t ret_1_inistial = initialize_lib_tsmaster_with_project("TSMaster", "D:\6.Other\TSMaster\TSMasterPrj");

    // int32_t ret_inistial = initialize_lib_tsmaster("TSMaster");

    printf("initialize_lib_tsmaster_with_project result=%d\n", ret_1_inistial);

    int32_t devicesCount = -1; // Variable to hold the count of hardware devices

    // Enumerate the hardware devices and get the count

    int32_t ret_2_hw_devices = tsapp_enumerate_hw_devices(&devicesCount);

    printf("tsapp_enumerate_hw_devices result=%d\n", ret_2_hw_devices);

    printf("tsapp_enumerate_hw_devices device-count=%d\n", devicesCount);

    // Get hardware information for each device

    // Loop through each device and retrieve its information

    TLIBHWInfo info; // Structure to hold information about hardware devices

    for(int32_t i = 0; i < devicesCount; ++i) {

        // Get hardware information by index

        int32_t ret_3_get_hw_info = tsapp_get_hw_info_by_index(i, &info);

        printf("tsapp_get_hw_info_by_index result=%d\n", ret_3_get_hw_info);

        printf("tsapp_get_hw_info_by_index index=%d, vendor=%s, devcie=%s, serial=%s\n", info.FDeviceIndex, info.FVendorName, info.FDeviceName, info.FSerialString);

    }

    // Set the count for various communication channels

    tsapp_set_can_channel_count(1); // Set the count for CAN channels

    tsapp_set_lin_channel_count(0); // Set the count for LIN channels

    tsapp_set_canfd_channel_count(0); // Set the count for CAN FD channels

    tsapp_set_flexray_channel_count(0); // Set the count for FlexRay channels

    // Set the count for Ethernet channels

    int32_t ret_4_channel_count = set_ethernet_channel_count(2);

    printf("set_ethernet_channel_count result=%d\n", ret_4_channel_count);

    // Initialize the socket with 2 channels

    int32_t ret_5_initialize = tssocket_initialize(2);

    printf("tssocket_initialize result=%d\n", ret_5_initialize);

    // Define MAC address and network parameters

    uint8_t mac_addr[] = {0xAA,0xBB,0xCC,0xDD,0xEE,0x23};

    uint16_t vlan = 0;

    Tip4_addr_t ip;

    Tip4_addr_t gw;

    Tip4_addr_t netmask;

    int16_t mtu = 1500; // Maximum Transmission Unit

    // Convert string IP addresses to raw socket address format

    rawsocket_aton("172.20.0.36", &ip);

    rawsocket_aton("255.255.255.252", &gw);

    rawsocket_aton("255.255.255.0", &netmask);

    // Add a device to the socket

    int32_t ret_6_add_device = tssocket_add_device(2, mac_addr, &vlan, ip, netmask, gw, mtu);

    printf("tssocket_add_device result=%d\n", ret_6_add_device);

    // Create a mapping structure for CAN channel

    TLIBTSMapping canMapping;

    // TSMaster CAN FD Channel 1 - Vector VIRTUAL 1 CAN FD Channel 1

    memset(canMapping.FAppName, 0x00, 32); // Clear application name

    memcpy(canMapping.FAppName, "TSMaster", sizeof("TSMaster")); // Set application name

    memset(canMapping.FHWDeviceName, 0x00, 32); // Clear hardware device name

    memcpy(canMapping.FHWDeviceName, "Vector VIRTUAL", sizeof("Vector VIRTUAL")); // Set hardware device name

    canMapping.FAppChannelIndex = 0; // Set application channel index

    canMapping.FAppChannelType = (TLIBApplicationChannelType)0; // Set application channel type

    canMapping.FHWDeviceType = (TLIBBusToolDeviceType)2; // Set hardware device type

    canMapping.FHWDeviceSubType = 1; // Set hardware device subtype

    canMapping.FHWIndex = 0; // Set hardware index

    canMapping.FHWChannelIndex = 0; // Set hardware channel index

    canMapping.FMappingDisabled = 0; // Enable mapping

    // Set the mapping for CAN channel

    int32_t ret_7_can_mapping = tsapp_set_mapping(&canMapping);

    printf("tsapp_set_mapping for can result=%d\n", ret_7_can_mapping);

    // Create a mapping structure for Ethernet channel 1

    TLIBTSMapping eth1Mapping;

    // TSMaster Ethernet Channel 1 - TOSUN Ex TE1051 1 Ethernet Channel 1

    memset(eth1Mapping.FAppName, 0x00, 32); // Clear application name

    memcpy(eth1Mapping.FAppName, "TSMaster", sizeof("TSMaster")); // Set application name

    memset(eth1Mapping.FHWDeviceName, 0x00, 32); // Clear hardware device name

    memcpy(eth1Mapping.FHWDeviceName, "TOSUN Ex TE1051", sizeof("TOSUN Ex TE1051")); // Set hardware device name

    eth1Mapping.FAppChannelIndex = 0; // Set application channel index

    eth1Mapping.FAppChannelType = (TLIBApplicationChannelType)3; // Set application channel type

    eth1Mapping.FHWDeviceType = (TLIBBusToolDeviceType)11; // Set hardware device type

    eth1Mapping.FHWDeviceSubType = 27; // Set hardware device subtype

    eth1Mapping.FHWIndex = 0; // Set hardware index

    eth1Mapping.FHWChannelIndex = 0; // Set hardware channel index

    eth1Mapping.FMappingDisabled = 0; // Enable mapping

    // Set the mapping for Ethernet channel 1

    int32_t ret_8_eth1_mapping = tsapp_set_mapping(&eth1Mapping);

    printf("tsapp_set_mapping for eth1 result=%d\n", ret_8_eth1_mapping);

    // TSMaster Ethernet Channel 2

    // Create a mapping structure for Ethernet channel 2

    TLIBTSMapping eth2Mapping;

    memset(eth2Mapping.FAppName, 0x00, 32); // Clear application name

    memcpy(eth2Mapping.FAppName, "TSMaster", sizeof("TSMaster")); // Set application name

    memset(eth2Mapping.FHWDeviceName, 0x00, 32); // Clear hardware device name

    memcpy(eth2Mapping.FHWDeviceName, "Unknown", sizeof("Unknown")); // Set hardware device name

    eth2Mapping.FAppChannelIndex = 1; // Set application channel index

    eth2Mapping.FAppChannelType = (TLIBApplicationChannelType)3; // Set application channel type

    eth2Mapping.FHWDeviceType = (TLIBBusToolDeviceType)0; // Set hardware device type

    eth2Mapping.FHWDeviceSubType = 27; // Set hardware device subtype

    eth2Mapping.FHWIndex = -1; // Set hardware index

    eth2Mapping.FHWChannelIndex = -1; // Set hardware channel index

    // Set the mapping for Ethernet channel 2

    int32_t ret_9_eth2_mapping = tsapp_set_mapping(&eth2Mapping);

    printf("tsapp_set_mapping for eth2 result=%d\n", ret_9_eth2_mapping);

    // Connect to the TSMaster

    int32_t ret_10_connect = tsapp_connect();

    printf("tsapp_connect result=%d\n", ret_10_connect);

    // Start logging to a specified file

    int32_t ret_11_logging_start = tsapp_start_logging("./1.blf");

    printf("tsapp_start_logging result=%d\n", ret_11_logging_start);

    // Define parameters for the DoIP connection

    int32_t udsHandle = 0; // Handle for the UDS connection

    int32_t ToolType = 0; // Type of the tool

    uint32_t ChnIndex = 0; // Channel index

    char *Tester_IP = "172.20.0.36"; // Tester IP address

    uint16_t Tester_PORT = 31281; // Tester port

    char *DUT_IP = "172.20.0.38"; // Device Under Test IP address

    uint16_t DUT_PORT = 13400; // Device Under Test port

    uint32_t req_id = 0x0E00; // Request ID

    uint32_t res_id = 0x0373; // Response ID

    uint32_t func_id = 0x0042; // Function ID

    // Create a DoIP connection

    int32_t ret_12_diop_create = tsdiag_doip_create(&udsHandle, ToolType, ChnIndex,

                             Tester_IP, Tester_PORT,

                             DUT_IP, DUT_PORT,

                             req_id, res_id, func_id);

    printf("tsdiag_doip_create result=%d\n", ret_12_diop_create);

    // Connect using DoIP

    int32_t ret_13_doip_connect = tsdiag_doip_connect(udsHandle);

    printf("tsdiag_doip_connect result=%d\n", ret_13_doip_connect);

    uint8_t activate_type = 0xE2; // Activation type

    bool whether_send_oem_data = true; // Flag to send OEM data

    uint32_t oem_specific_data = 0xFFFFFFFF; // OEM specific data

    // Activate DoIP routing

    int32_t ret_14_doip_routing = tsdiag_doip_routing_activation(udsHandle, activate_type, whether_send_oem_data, oem_specific_data);

    printf("tsdiag_doip_routing_activation result=%d\n", ret_14_doip_routing);

    sleep(2); // Sleep for 2 seconds

    // Define request and response buffers for DoIP

    uint8_t req[2] = {0x10, 0x3}; // Request data. 진단 요청

    int32_t req_size = 2; // Request size

    uint8_t res[10]; // Response buffer. 진단 응답

    int32_t res_size = 10; // Response size

    // Send request and get response

    int32_t ret_15_doip_req_res = tstp_request_and_get_response(udsHandle, req, 2, res, &res_size);

    printf("tsdiag_doip_routing_activation result=%d\n", ret_15_doip_req_res);

    // print(res[0:2])



    // Stop logging

    int32_t ret_16_logging_stop = tsapp_stop_logging();

    printf("tsapp_stop_logging result=%d\n", ret_16_logging_stop);



    // Disconnect from the TSMaster

    int32_t ret_17_disconnect = tsapp_disconnect();

    printf("tsapp_disconnect result=%d\n", ret_17_disconnect);

    // Finalize the TSMaster library

    finalize_lib_tsmaster();

    return 0; // Return 0 to indicate successful execution

}





하드웨어 설정 부분 코딩 팁

• 코드에서 하드웨어 설정 부분은 아래 방법으로 작성할 수 있다.

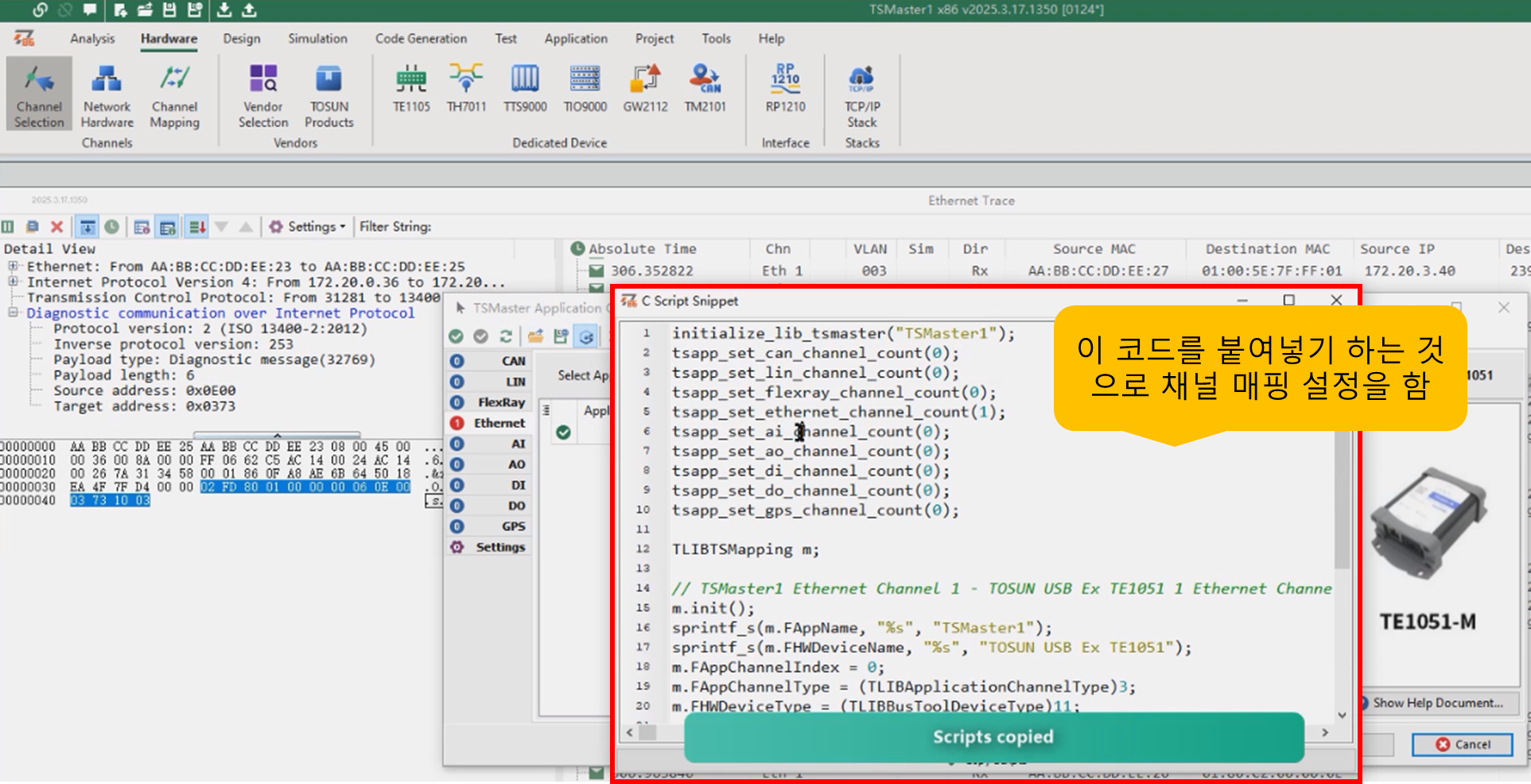

• 메인 메뉴/ Hardware/ Channel Selection 버튼을 클릭하여 TSMaster Application Channel Selection 창을 연다. 그리고 하드웨어 설정을 한다. 설정을 마친 후, "C" 버튼을 클릭한다.

• C 코드 윈도가 열리고, 코드가 클립보드에 복사된다. 코딩 창에 붙여넣기 하면 된다.

전체 코드는 아래 코드 블록의 내용과 같다.



initialize_lib_tsmaster("TSMaster");
tsapp_set_can_channel_count(0);
tsapp_set_lin_channel_count(0);
tsapp_set_flexray_channel_count(0);
tsapp_set_ethernet_channel_count(1);
tsapp_set_ai_channel_count(0);
tsapp_set_ao_channel_count(0);
tsapp_set_di_channel_count(0);
tsapp_set_do_channel_count(0);
tsapp_set_gps_channel_count(0);

TLIBTSMapping m;

// TSMaster Ethernet Channel 1 - TS Virtual Device 1 Ethernet Channel 1
m.init();
sprintf_s(m.FAppName, "%s", "TSMaster");
sprintf_s(m.FHWDeviceName, "%s", "TS Virtual Device");
m.FAppChannelIndex = 0;
m.FAppChannelType = (TLIBApplicationChannelType)3;
m.FHWDeviceType = (TLIBBusToolDeviceType)1;
m.FHWDeviceSubType = -1;
m.FHWIndex = 0;
m.FHWChannelIndex = 0;
if (0 != tsapp_set_mapping(&m)) { /* handle error */ };

if (0 != tsapp_connect()){ /* handle error */ };

/* do your work here */

tsapp_disconnect();
finalize_lib_tsmaster();





DoIP 설정

• 코드의 아래 부분은

    // Define parameters for the DoIP connection

    int32_t udsHandle = 0; // Handle for the UDS connection

    int32_t ToolType = 0; // Type of the tool

    uint32_t ChnIndex = 0; // Channel index

    char *Tester_IP = "172.20.0.36"; // Tester IP address

    uint16_t Tester_PORT = 31281; // Tester port

    char *DUT_IP = "172.20.0.38"; // Device Under Test IP address

    uint16_t DUT_PORT = 13400; // Device Under Test port

    uint32_t req_id = 0x0E00; // Request ID

    uint32_t res_id = 0x0373; // Response ID

    uint32_t func_id = 0x0042; // Function ID

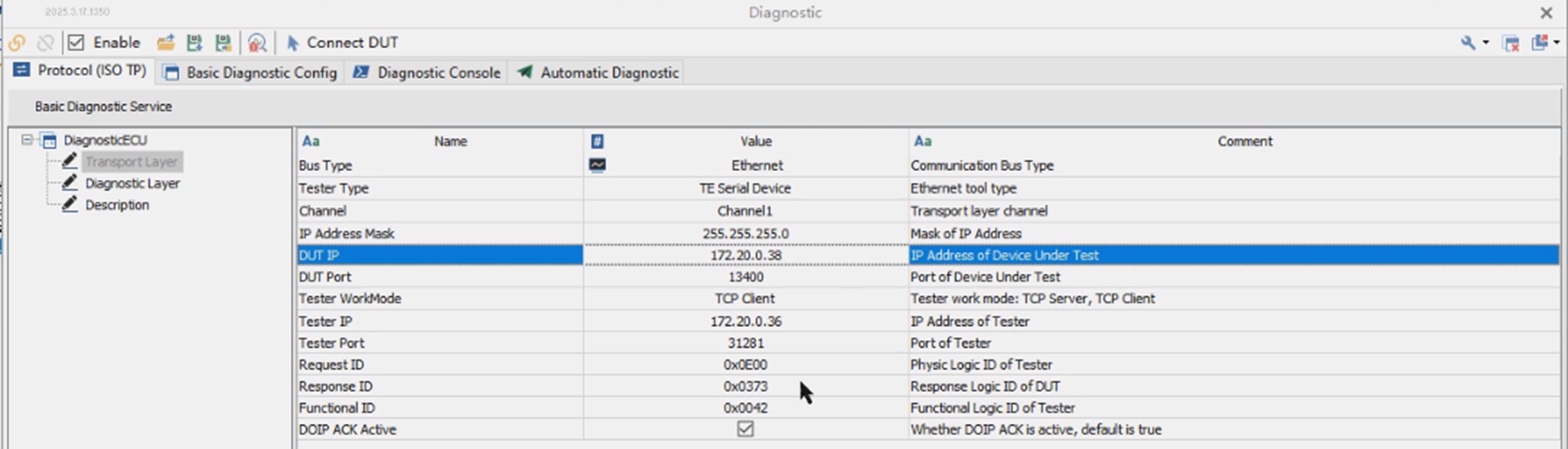

• Diagnostics 창의 Transport Layer 설정에 해당한다.

• 아래 코드에서 udsHandle은

   int32_t udsHandle = 0; // Handle for the UDS connection

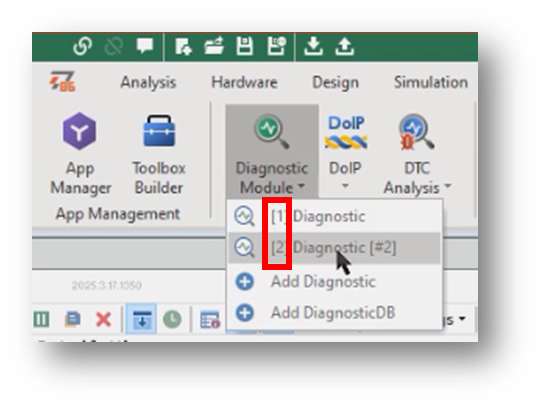

• 아래 코드에서 udsHandle은 메인 메뉴/ Application/ Diagnostic Module 에서 Add Diagnostic 또는 Add DiagnosticDB으로 추가한 "윈도 번호 - 1"한 값이다. 아래 그림에는 윈도가 2개 있다. 번호는 각각 1과 2이다. udsHandle 값은 각각 0과 1이다.

• 코드의 아래 부분은

    uint8_t activate_type = 0xE2; // Activation type

    bool whether_send_oem_data = true; // Flag to send OEM data

    uint32_t oem_specific_data = 0xFFFFFFFF; // OEM specific data

    // Activate DoIP routing

    int32_t ret_14_doip_routing = tsdiag_doip_routing_activation(udsHandle, activate_type, whether_send_oem_data, oem_specific_data);

    printf("tsdiag_doip_routing_activation result=%d\n", ret_14_doip_routing);

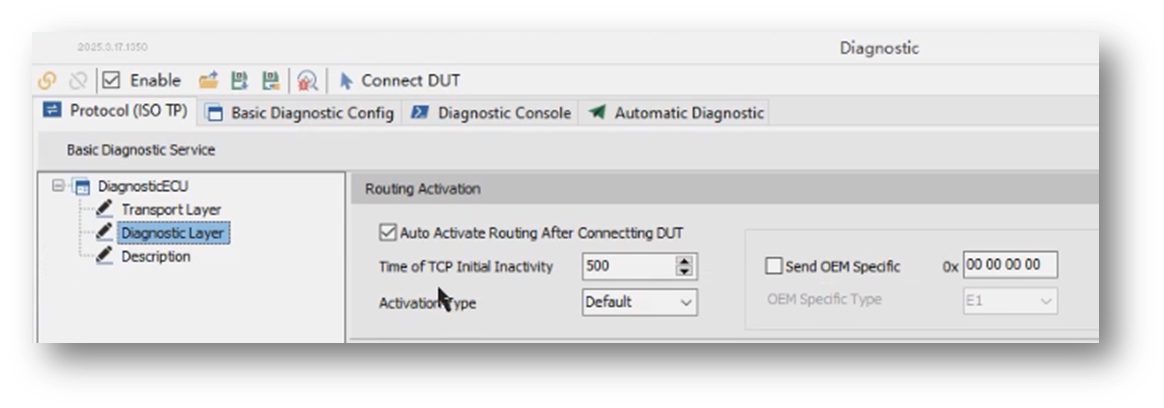

• Diagnostics 창의 Diagnostic Layer 설정에 해당한다.





UDS 진단 요청 송신과 응답 수신

• DoIP로 진단 요청 메시지를 전송하고 응답 메시지를 수신하는 방법은 아래 코드와 같이 간단하다. 아래 예에서 요청 메시지는 "10 03" (Session Control Extended Diagnostic Session)이다.

    // Define request and response buffers for DoIP

    uint8_t req[2] = {0x10, 0x3}; // Request data. 진단 요청

    int32_t req_size = 2; // Request size

    uint8_t res[10]; // Response buffer. 진단 응답

    int32_t res_size = 10; // Response size

    // Send request and get response

    int32_t ret_15_doip_req_res = tstp_request_and_get_response(udsHandle, req, 2, res, &res_size);

    printf("tsdiag_doip_routing_activation result=%d\n", ret_15_doip_req_res);

    // print(res[0:2])





• 필요에 따라 진단 요청을 변경하며 응답을 해석하는 방법으로 제어기의 진단 기능을 활용할 수 있다.



UDS 진단 요청과 응답을 조합하여 복잡한 혹은 유연한 서비스 플로우를 프로그램할 수 있을 것이다.











목차 :: hsl's tsmaster 사용기
